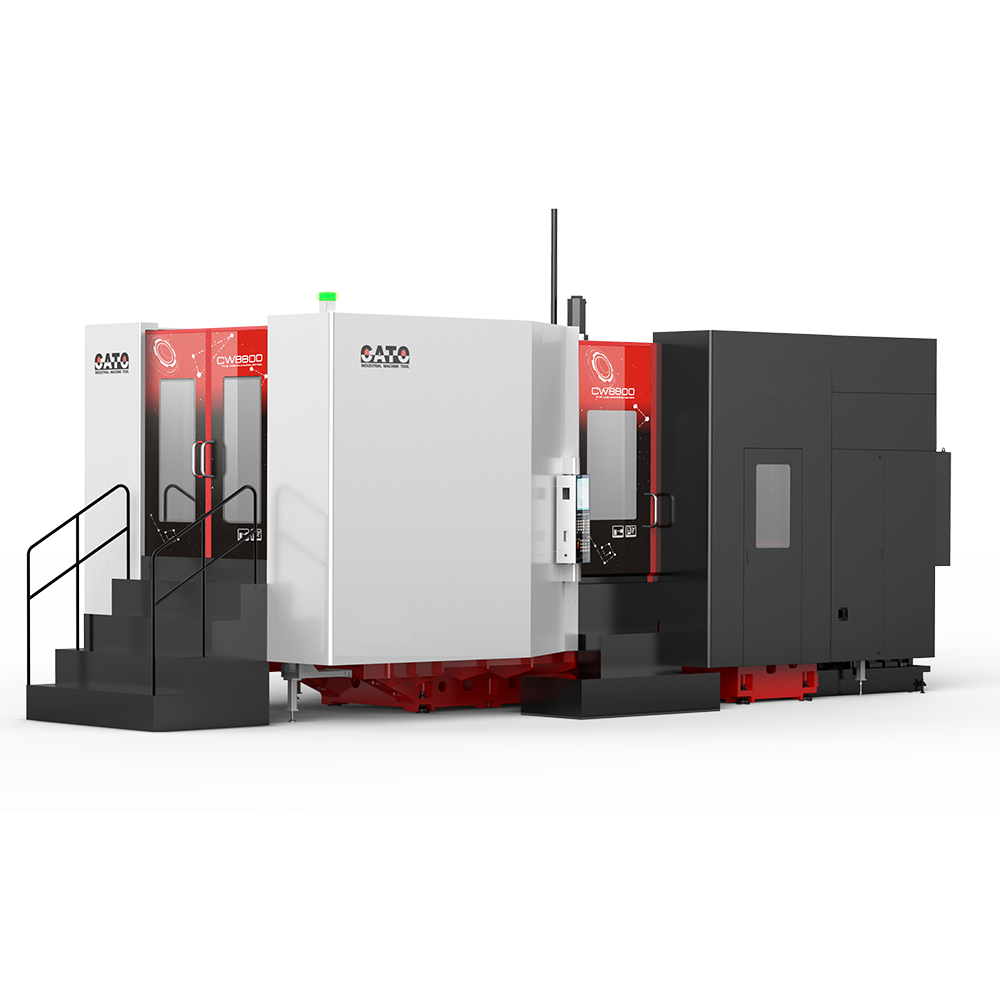

卧式加工中心 CW8800

零售价
0.0
元
市场价
0.0
元
浏览量:
1000
产品编号
所属分类
卧式加工中心CW系列
数量
-
+
库存:
0
1
产品描述
规格参数
配备表

巨冈公司开发的高速高性能卧式加工中心CW8800，具有高刚性、高精度和高效率加工等特点。采用一体成型底座，X轴高低轨的正T结构设计，保证机床高刚性;整机通过有限元分析，确保机床高速运动下不振动，保证提供整机长期运行最佳稳定性能。

通过采用高速主轴技术、高速进给技术、高速换刀技术、高速数控系统技术等高端技术，大幅度缩短加工时间，提高加工效率，满足多种生产需要。三轴快速位移48 M/min，高转速高扭力电主轴减小主轴加减速时间，这些指标大大缩短非加工时间，提高加工效率。

采用Fanuc最新的0i-MF PLus系统， 10.4寸液晶式显示屏，刀具信息管理，加工模拟，智慧型警示显示，自诊断等功能让机床的使用、维护更加方便快捷；高速光纤通讯方式大幅度提高数控系统的数据处理能力和控制性能，程序存储容量提升至2M，搭配以太网&可编辑存储，方便了程序快速高效的传输与在线加工。

扫二维码用手机看
未找到相应参数组，请于后台属性模板中添加

项目

单位

规格

工作台

工作台（长×宽）

mm

800×800

工作台数量



2

工作台最大负荷

kg

2000

工作台最大工件尺寸

mm

φ1450*1200

工作台离地面高度

mm

1385

最小分度值

度

0.001

最高转速

rpm

25

进给

X/Y/Z轴快速位移

m/min

48/48/48

切削进给速度

m/min

1-30

行程

X/Y/Z轴行程

mm

1500×1220×1360

主轴中心至工作台面距离

mm

110-1330

主轴端面至工作台中心距离

mm

150-1510

主轴

主轴规格（安装直径/传动方式）

mm

300/内藏式

主轴锥孔

mm

BT50

主轴最高转速

r/min

8000

主轴马达功率



18.5/30（低档）



26/45（高档）

主轴电机扭矩

kW

305/623（高档）

N.m

99/153（高档）

刀具

刀库容量



40

刀具最大刀径（满刀/临空刀）

mm

120/240

最大刀具长度

mm

500

最大刀具重量

kg

15

换刀时间（T-T）

S

8

三轴

X轴导轨（线轨宽度/滑块数量）

mm

55/3

Y轴导轨（线轨宽度/滑块数量）

55/2

Z轴导轨（线轨宽度/滑块数量）

65/2

X轴丝杠



φ55×16

Y轴丝杠（氮气配重）



φ50×20

Z轴丝杠



φ55×16

精度

定位精度

mm

±0.005/300

重复定位精度

mm

±0.003/300

润滑系统

润滑单元容量

L

0.7（润滑脂）

分油器类型



递进式

其他

空气需求

kg/c㎡

≥6

气源流量

L/min

≥400

机器重量（综合）

t

30

机械外形尺寸（长×宽×高）

mm

4150*9600*4200



序号

名称

1

Fanuc 0iMF PLUS 控制系统：
①插补型螺距误差补偿；
②Type1功能包；

③加工条件选择工功能（S637）；

④刀具寿命管理功能

⑤USB与以太网数据传输；

2

同动攻牙功能

3

主轴过负荷保护

4

主轴温度控制系统

5

全封闭式钣金

6

丝杆中空冷却

7

800*800转台（0.001°）

8

双交换APC

9

40T刀臂式刀库

10

安全门锁系统

11

机内两侧链板排屑系统

12

机外滚筒链板排屑系统

13

自动油脂润滑系统

14

LED工作灯照明

15

加工吹气系统

16

冷却液系统

17

顶部淋喷

18

中心出水过滤单元（2Mpa）

19

对刀仪

20

标准工具及工具箱



上一个
卧式加工中心 CW5000
下一个
无
