巨冈精工五轴龙门加工中心突破技术壁垒，赋能航空与汽车模具产业升级

发布时间:

2025-09-15

作者:

巨冈精工

资料来源:

互联网

巨冈精工推出 GE6030L 天车式五轴龙门加工中心，以直线电机驱动、自主 C80 Plus 系统及 HSK-A63 内藏式主轴为核心，搭配箱中箱对称横梁与一体式立柱结构，保障高精度与稳定性。其可加工航空航天大型结构件及汽车冲压模，适配新能源汽车轻量化需求。当前全球精密冲裁模具市场稳步增长，国产高端装备替代空间广阔，该设备助力两大行业升级，推动制造业自主可控。

在全球制造业向高精度、高效率方向加速转型的背景下，五轴联动数控机床已成为航空航天和汽车制造领域的核心装备。巨冈精工（广东）股份有限公司最新推出的GE天车式五轴龙门加工中心GE6030L，凭借其突破性的技术性能和创新的设计理念，正在为这两大行业带来生产工艺革新与效率提升。

CG6030L-去除背景

一、技术创新：直线电机驱动与自主研发核心系统

巨冈精工GE6030L天车式五轴龙门加工中心代表了当前中国高端数控机床的顶尖技术水平。设备采用高性能直线电机直接驱动技术，X/Y轴快速移动速度高达60 m/min，搭配高精度光栅尺反馈系统（分辨率0.01μm），确保了超高精度加工能力。

图片修改为统一大小

在数控系统方面，巨冈精工提供了多重选择：包括德国海德汉TNC640、西门子Siemens等国际知名系统，以及公司自主研发的C80 Plus系统。这款自主研发系统具备实时监测伺服电机温升及负载变化功能，采用中文操作界面和国内制造业通用表达方式，显著降低了操作人员的学习成本。

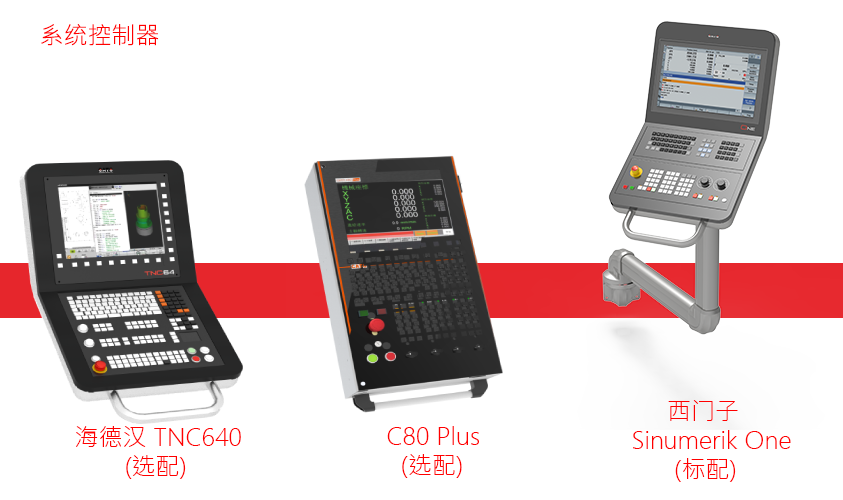

CBS系统控制器

设备的核心部件——主轴系统，同样由巨冈精工自主研发制造。采用HSK-A63内藏式电主轴，最高转速可达24000转，通过强制冷却方式对电机及前后轴承进行冷却，确保在高速长时间加工中实现稳定的精度。恒温恒湿车间和精细模块化生产模式保证了主轴具有高刚性、高转速、大功率、大扭矩、高可靠性等特点。

二、结构设计：箱中箱对称设计与高刚性一体化结构

GE6030L采用了创新的箱中箱对称式横梁结构设计，有效稳固主轴中心，确保加工时的高精度。这种设计能够减少热变位，增强刚性，使精度不易受环境温度影响，显著提升了机床的稳定性。

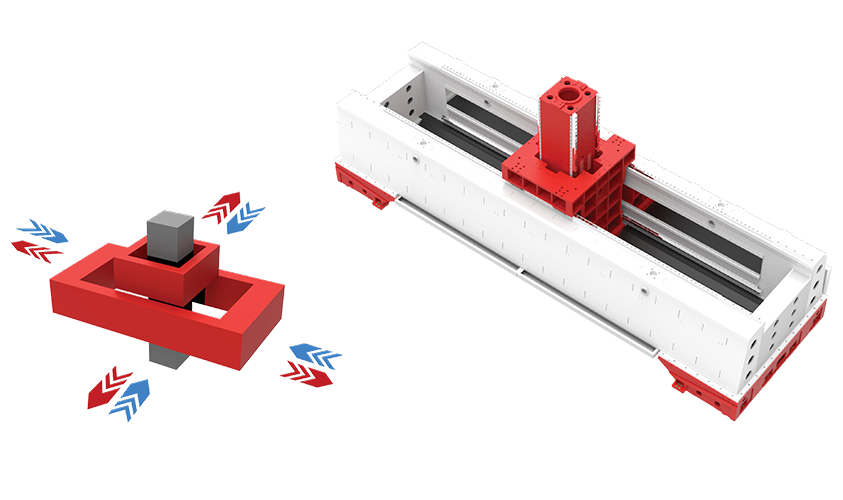

箱中箱

立柱采用一体式高刚性结构设计，使三轴在高速加、减速运动时，不受工件大小与重量影响加工效率。整体结构稳固，刚性好，能够承受较大的工作负荷，保证了设备在重切削条件下的稳定表现。

立住一体式高刚性结构设计

对于传动系统，巨冈精工采用了双电机电子消隙技术，通过系统主从控制功能，施加电子张力，保证传动系统的刚性，消除传动间隙，提升传动精度。这一技术解决了传统传动方式中的背隙问题，显著提高了加工精度。

三、航空航天应用：大型结构件加工的革命性突破

在航空航天领域，巨冈精工GE6030L表现出色。其X/Y/Z轴的行程达到6200*3200*1250mm，工作台尺寸为6000x3000mm，承重能力高达10000千克，能够轻松应对飞机肋板材、飞机肋骨、飞机结构件、飞机蒙皮等大型零件的加工需求。

航空航天领域对精密零部件的加工要求极为严苛。五轴联动加工能力使GE6030L能够实现复杂曲面的高精度加工，无需多次装夹，大大缩短了生产周期，提高了加工效率。直线电机直接驱动技术确保了在加工大型航空航天结构件时的高精度和高稳定性，满足了航空航天工业对零件质量的苛刻要求。

设备配备的24刀位刀库支持最大直径70mm、长度300mm、重量8kg的刀具，满足了航空航天领域复杂零件加工中对多种刀具的需求。

四、汽车模具制造：精密冲压模具加工利器

汽车冲压模具是汽车制造过程中不可或缺的关键工艺装备。巨冈精工GE6030L能够高效加工顶盖冲压模、机盖冲压模、侧尾冲压模等大型汽车覆盖件模具，材料适应范围包括P20模具钢等多种高强度材料。

汽车精冲零部件通常要求高精度和一致性，巨冈精工GE6030L的高刚性结构和高精度控制系统确保了模具加工的精度要求。力矩电机直接驱动技术实现了无背隙、无磨耗、高加减速、低噪音和低震动的加工效果，能够长时间维持高精度加工。

板块分类	应用领域	精密冲压材料制造部件	核心价值
重点工业与交通领域	汽车零部件	变速箱、发动机、座椅、离合器、汽车安全带、轴承、法兰盘、凸轮盘、各类拨叉、锁扣板、棘轮、刹车蹄片、棘爪齿板	支撑汽车的性能、安全与可靠性
	电气产品	发电机转子、电器开关、阀板、变压器壳体、风电碟形弹簧、电动工具、开关机构、限位块	保障电力设备、电气器具的精密性与稳定性
	轨道交通	传动齿轮、空调调片、减震弹簧、座椅、排气法兰	满足轨道交通装备对精度、耐用性的高要求
通用机械与高端制造领域	通用机械	纺织机械部件、磨床部件、铇床部件、链轮传动部件、阀板、冷却系统部件	实现机械结构的精密配合与高效运行
	精密仪器	指针、齿轮传动机构、弹簧、发条	保障仪器的准确性（适配精密仪器对零部件精度的极高要求）
	航空航天	精密齿轮、电器元件、液压作动装置、发射系统部件	支撑航空航天装备对 “性能、精度、可靠性” 的严苛要求

随着新能源汽车市场的快速发展，对汽车轻量化的要求越来越高，铝合金等轻质材料在汽车制造中的应用比例逐年上升。这对冲压工艺提出了更高要求，也需要更高精度的模具支持。GE6030L的高转速主轴和五轴联动能力使其能够高效加工轻量化材料模具，满足新能源汽车制造的特殊需求。

五、市场前景：国产高端装备替代空间广阔

当前，全球精密冲裁模具市场正稳步增长。行业报告显示，2024年全球精密冲裁模具市场销售额预计达到4306百万美元，到2031年预计将达到6299百万美元，年复合增长率（CAGR）为5.80%。在中国市场，随着制造业转型升级步伐加快，高端数控机床的需求持续增长。特别是航空航天、新能源汽车等领域，对高精度、高效率加工装备的需求旺盛。国家政策对高端装备制造业的支持也为行业发展提供了有力保障。

巨冈精工作为国内掌握核心技术的机床制造商，其GE天车式五轴龙门加工中心在性能上已达到国际先进水平，同时具备本土化服务和成本优势，在国内市场替代进口产品方面具有显著竞争力。公司拥有完整的主轴设计、制造和装配能力，实现了核心技术的自主可控，为中国制造业的转型升级提供了坚实保障。巨冈精工GE6030L天车式五轴龙门加工中心的技术突破，不仅提升了中国高端装备制造业的国际竞争力，也为航空航天和汽车模具行业提供了强有力的技术支撑。随着中国制造业不断向高质量发展迈进，此类高端数控装备将在产业升级过程中发挥越来越重要的作用。

国产高端装备的崛起，正在改变长期以来依赖进口的格局，为中国制造业的自主可控提供了坚实保障。未来，巨冈精工将继续深耕技术创新，为全球制造业客户提供更加优质的高端装备和解决方案。
