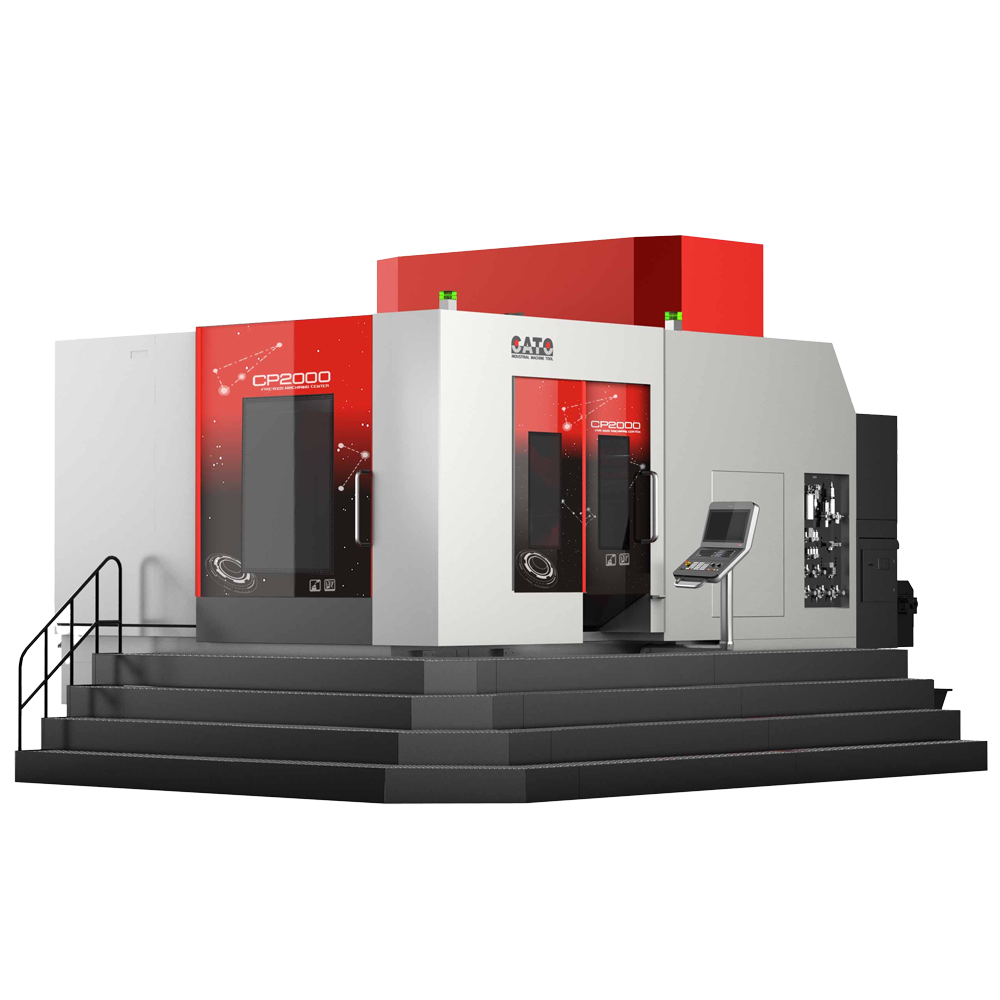

CP2000五轴卧式摆头加工中心
+
  • CP2000五轴卧式摆头加工中心

CP2000

五轴卧式摆头加工中心

■ 高刚性门型双丝杆同动设计,Y轴动横梁移动结构 ■ 主轴中心可过工作台中心 ■ C轴采用力矩电机直接驱动 ■ 45°摆头,实现倾斜、立式,卧式三种加工方式 ■ 45°摆头采用力矩电机直接驱动 ■ 三轴采用中空丝杆冷却,保证机床高速运行情况下的热平衡,维持精度稳定 ■ 自主研发旋转工作台、操作系统、自动化刀库

产品特色

动横梁移动结构,Z轴双丝杆同动

床身/立柱/定横梁均采用灰铸铁材料,

    能够通过片状石墨组织结构有效吸收振动,

    变形小,结构强度和刚性性能优异。
• 移动部件采用钢件,保证轻量化,加工效率高。

滚子凸轮传动工作台

采用C轴滚子齿轮凸轮,消除间隙,确保高精度和高效率的加工





   X、Y、Z轴均采用直线滚柱导轨

低摩擦 | 高刚性




中空丝杆

中空丝杆冷却保证机床高速运行情况下的热平衡
   维持精度稳定
高效率






力矩电机直接驱动

无机械传动、无背隙
高加/减速,响应速度快
永久保持高精度
低噪音与低振动
易维护





高刚性滚柱导轨

保证了高刚性加工
确保高精度加工





高精度光栅尺与圆光栅

保证了高刚性加工
确保高精度加工

产品参数

规格说明

单位

CP2000

行程





X/Y/Z 轴行程

mm

2,000 x 1,700 x 1,400

主轴到工作台台面距离(B轴90°)

mm

100 ~ 1,500

主轴到工作台台面距离(B轴0°)

mm

0 ~ 1,400

主轴到工作台中心距离(B轴90°)

mm

-1,092 ~ 908

主轴到工作台中心距离(B轴0°)

mm

-992 ~ 1,008

最大加工范围

mm

Ø1,680 x 1,500

三轴



X/Y/Z 轴进给

m/min

60 / 60 / 60

切削进给

mm/min

0 ~ 24,000

X轴导轨
(尺寸/滑块数量)

mm/pcs

55 / 3

Y轴导轨
(尺寸/滑块数量)

mm/个

45 / 3

Z轴导轨
(尺寸/滑块数量)

mm/个

55 / 2

X轴丝杆

mm

63 x 25

Y轴丝杆

mm

55 x 25

Z轴丝杆

mm

50 x 25 x 2

摆头





B 轴角度

-30° ~ -180°

最高旋转速度

rpm

50

定位/重复定位精度

arc.sec

 8 / 4

主轴





主轴规格

-

230/内藏式

主轴锥孔

-

A100

主轴最高转速

rpm

8,000

主轴功率
(S1 100% / S6 40%)

 kW

70 / 35

主轴扭矩
(S1 100% / S6 40%)

 Nm

350 / 420

旋转工作台



工作台数量

1

转盘直径

mm

Ø1600

负载重量

kg

3000

C轴旋转角度

±360°

C轴转速

rpm

20

C轴扭矩(S1/MAX)

Nm

--

C轴定位精度/重复定位精度

arc.sec

10 / 6

刀库





装刀数量

pcs

50

刀具最大直径
(满刀 / 临空刀)

mm

120 / 240

刀具最长尺寸

mm

450

刀具最大重量

kg

15

刀具换刀时间
(刀具对刀具)

sec

8

三轴精度





定位精度

arc.sec / mm

 ±0.005 / 300

重复定位

arc.sec / mm

 ±0.005 / 300

其他





润滑单位容量

L

0.7

润滑类型

-

油脂润滑

空气需求

kg/cm2

≥6

气源流量

mm3 / min

≥0.5

机床重量

ton

42



主轴/五轴头

产品标配



CP800

CP800T2

CP1100
CP1100T2
CP1600

CP1600T2

CP2000

CP2000V

CATO C80 Plus 系统

√

 √

 √

 √

 √

 √

 √

 √

西门子系统

 √

P1 45°单轴摆头

--

--

P2双肩卧式摆头

√

 √

--

--

--

--

--

--

P3 45°单轴摆头

--

--

 √

 √

 √

 √

 √

 √

P4 双肩卧式摆头

--

--

--

主轴中心出水

√

 √

√

 √

√

 √

√

 √

旋转工作台

√

 √

√

 √

√

 √

√

 √

APC交换台

--

 √

--

 √

--

 √

--

--

50把A63圆盘式刀库

√

 √

--

--

--

--

--

√

50把A100圆盘式刀库

--

--

√

 √

√

 √

√

--

对刀仪

√

 √

 √

√

 √

 √

√

 √

主轴温度控制器

√

 √

 √

√

 √

 √

√

 √

LED工作灯

√

 √

 √

√

 √

 √

√

 √

便携式动脉发动生器

√

 √

 √

√

 √

 √

√

 √

自动注油器

√

 √

 √

√

 √

 √

√

 √

全封闭式防护罩

√

 √

 √

√

 √

 √

√

 √

LED三色警示灯

√

 √

 √

√

 √

 √

√

 √

电控箱空调系统

√

 √

 √

√

 √

 √

√

 √

喷嘴切削液供给装置

√

 √

 √

√

 √

 √

√

 √

滚筒刮板排屑器

√

 √

 √

滚筒链板排屑器

 √

 √

√

 √

 √

滚筒复合式排削器

空气过滤装置

 √

 √

 √

 √

 √

 √

 √

 √

工具及工具箱

 √

 √

 √

 √

 √

 √

 √

 √

技术手册

 √

 √

 √

 √

 √

 √

 √

 √

XYZ轴全闭环直线光栅尺

转台全闭环圆光栅

激光对刀仪

测头系统

工作清洁喷枪

油雾收集系统

库内断刀检测

自动门

夹具油路

侵入式切削液冷却

                                                                                                                                                                                                                                     √ 标配 ▲ 可选配 -- 不适用

加工应用

发动机机匣

发动机机匣
