CP800

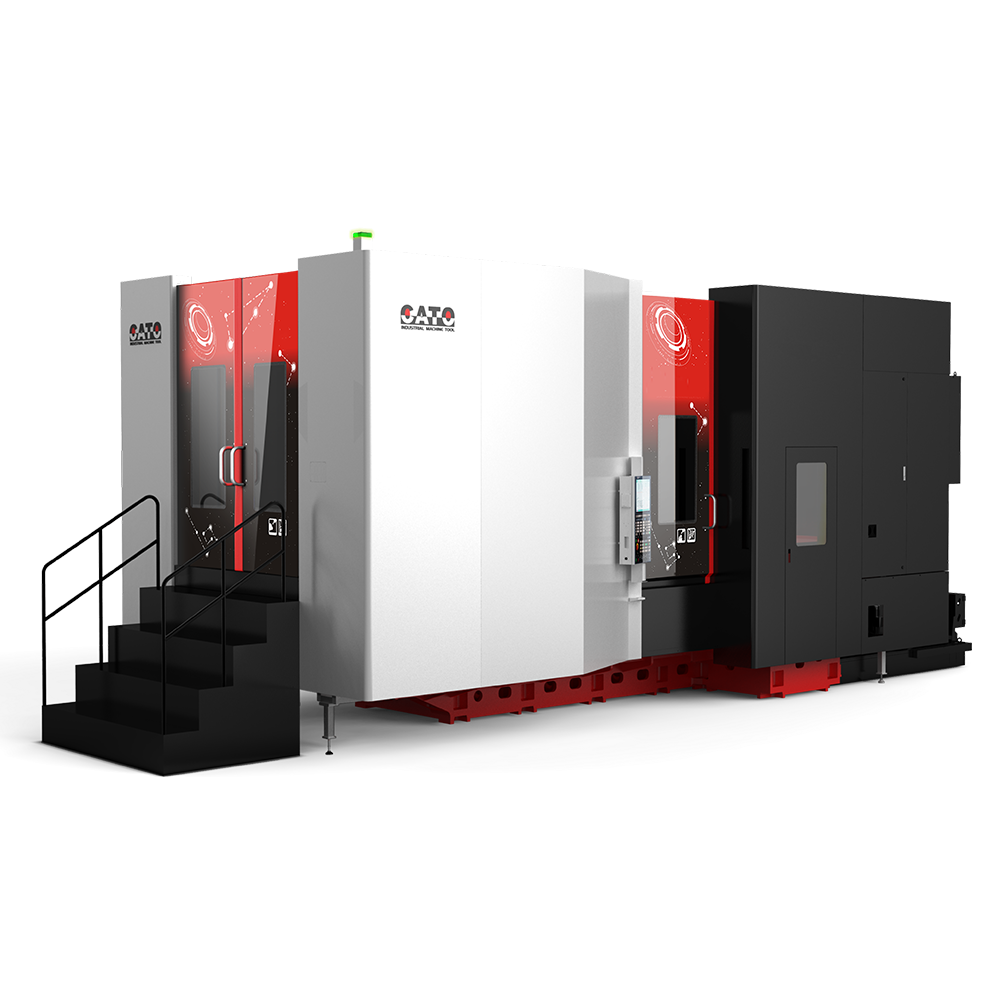

五轴卧式摆头加工中心

■ 高刚性门型双丝杆同动设计，Y轴动横梁移动结构 ■ 主轴中心可过工作台中心 ■ C轴采用力矩电机直接驱动 ■ 45°摆头，实现倾斜、立式，卧式三种加工方式 ■ 45°摆头采用力矩电机直接驱动 ■ 三轴采用中空丝杆冷却，保证机床高速运行情况下的热平衡，维持精度稳定 ■ 自主研发旋转工作台、操作系统、自动化刀库

产品特色

高刚性床身

• 采用一体成型底座，前后一体式床身，

底座高低轨的正T结构设计，提身了机床床身的刚性，

从而保证了加工的稳定性。

• X轴线性导轨的安装平面高度差，保证导轨的受力状况佳。

选配双交换双工位工作台

• 能够将载有重型工件的托盘进行快速交换，从而轻松提高生产效率

X、Y、Z轴均采用直线滚柱导轨

低摩擦 | 高刚性

高刚性丝杆传动

• 高刚性
• 高效率

力矩电机直接驱动

• 无机械传动、无背隙
• 高加/减速，响应速度快
• 永久保持高精度
• 低噪音与低振动
• 易维护

高刚性滚柱导轨

• 保证了高刚性加工
• 确保高精度加工

高精度光栅尺与圆光栅

• 保证了高刚性加工
• 确保高精度加工

产品参数

规格说明	单位	CP800	CP800T2
行程
X/Y/Z 轴行程	mm	800 x 800 x 750	800 x 800 x 750
主轴到工作台台面距离（B轴90°）	mm	290 ~ 1,040	160 ~ 910
主轴到工作台台面距离（B轴0°）	mm	47 ~ 797	-83 ~ 667
主轴到工作台中心距离（B轴90°）	mm	-135 ~ 665	-135 ~ 665
主轴到工作台中心距离（B轴0°）	mm	108 ~ 908	108 ~ 908
最大加工范围	mm	Ø720 x 910	Ø720 x 910
三轴
X/Y/Z 轴进给	m/min	60 / 60 / 60	60 / 60 / 60
切削进给	mm/min	0 ~ 24,000	0 ~ 24,000
X轴导轨 (尺寸/滑块数量)	mm/pcs	45 / 2	45 / 2
Y轴导轨 (尺寸/滑块数量)	mm/个	45 / 2	45 / 3
Z轴导轨 (尺寸/滑块数量)	mm/个	45 / 2	45 / 2
X轴丝杆	mm	2R40 x 20	2R40 x 20
Y轴丝杆	mm	2R40 x 20	2R40 x 20
Z轴丝杆	mm	2R40 x 20	2R40 x 20
摆头
B 轴角度	度	-30° ~ -160°	-30° ~ -160°
最高旋转速度	rpm	60	60
定位/重复定位精度	arc.sec	8 / 4	8 / 4
主轴
主轴规格	-	190/内藏式	190/内藏式
主轴锥孔	-	A63	A63
主轴最高转速	rpm	18,000	18,000
主轴功率 (S1 100% / S6 40%)	kW	30 / 35	30 / 35
主轴扭矩 (S1 100% / S6 40%)	Nm	72 / 85	72 / 85
旋转工作台
工作台数量	个	1	2
转盘直径	mm	Ø650	500*500
负载重量	kg	500	500
C轴旋转角度	度	±360°	±360°
C轴转速	rpm	40	40
C轴扭矩(S1/MAX)	Nm	--	--
C轴定位精度/重复定位精度	arc.sec	15 / 10	15 / 10
刀库
装刀数量	pcs	50	50
刀具最大直径 (满刀 / 临空刀)	mm	80 / 150	80 / 150
刀具最长尺寸	mm	450	450
刀具最大重量	kg	8	8
刀具换刀时间 (刀具对刀具)	sec	7	7
三轴精度
定位精度	arc.sec / mm	±0.005 / 300	±0.005 / 300
重复定位	arc.sec / mm	±0.005 / 300	±0.005 / 300
其他
润滑单位容量	L	0.7	0.7
润滑类型	-	油脂润滑	油脂润滑
空气需求	kg/cm²	≥6	≥6
气源流量	mm³ / min	≥0.5	≥0.5
机床重量	ton	10.5	11

主轴/五轴头

产品标配

	CP800	CP800T2	CP1100	CP1100T2	CP1600	CP1600T2	CP2000	CP2000V
CATO C80 Plus 系统	√	√	√	√	√	√	√	√
西门子系统	▲	▲	▲	▲	▲	▲	▲	√
P1 45°单轴摆头	--	--	▲	▲	▲	▲	▲	▲
P2双肩卧式摆头	√	√	--	--	--	--	--	--
P3 45°单轴摆头	--	--	√	√	√	√	√	√
P4 双肩卧式摆头	--	--	▲	▲	▲	▲	▲	--
主轴中心出水	√	√	√	√	√	√	√	√
旋转工作台	√	√	√	√	√	√	√	√
APC交换台	--	√	--	√	--	√	--	--
50把A63圆盘式刀库	√	√	--	--	--	--	--	√
50把A100圆盘式刀库	--	--	√	√	√	√	√	--
对刀仪	√	√	√	√	√	√	√	√
主轴温度控制器	√	√	√	√	√	√	√	√
LED工作灯	√	√	√	√	√	√	√	√
便携式动脉发动生器	√	√	√	√	√	√	√	√
自动注油器	√	√	√	√	√	√	√	√
全封闭式防护罩	√	√	√	√	√	√	√	√
LED三色警示灯	√	√	√	√	√	√	√	√
电控箱空调系统	√	√	√	√	√	√	√	√
喷嘴切削液供给装置	√	√	√	√	√	√	√	√
滚筒刮板排屑器	√	√	▲	▲	▲	▲	▲	√
滚筒链板排屑器	▲	▲	√	√	√	√	√	▲
滚筒复合式排削器	▲	▲	▲	▲	▲	▲	▲	▲
空气过滤装置	√	√	√	√	√	√	√	√
工具及工具箱	√	√	√	√	√	√	√	√
技术手册	√	√	√	√	√	√	√	√
XYZ轴全闭环直线光栅尺	▲	▲	▲	▲	▲	▲	▲	▲
转台全闭环圆光栅	▲	▲	▲	▲	▲	▲	▲	▲
激光对刀仪	▲	▲	▲	▲	▲	▲	▲	▲
测头系统	▲	▲	▲	▲	▲	▲	▲	▲
工作清洁喷枪	▲	▲	▲	▲	▲	▲	▲	▲
油雾收集系统	▲	▲	▲	▲	▲	▲	▲	▲
库内断刀检测	▲	▲	▲	▲	▲	▲	▲	▲
自动门	▲	▲	▲	▲	▲	▲	▲	▲
夹具油路	▲	▲	▲	▲	▲	▲	▲	▲
侵入式切削液冷却	▲	▲	▲	▲	▲	▲	▲	▲
