A13

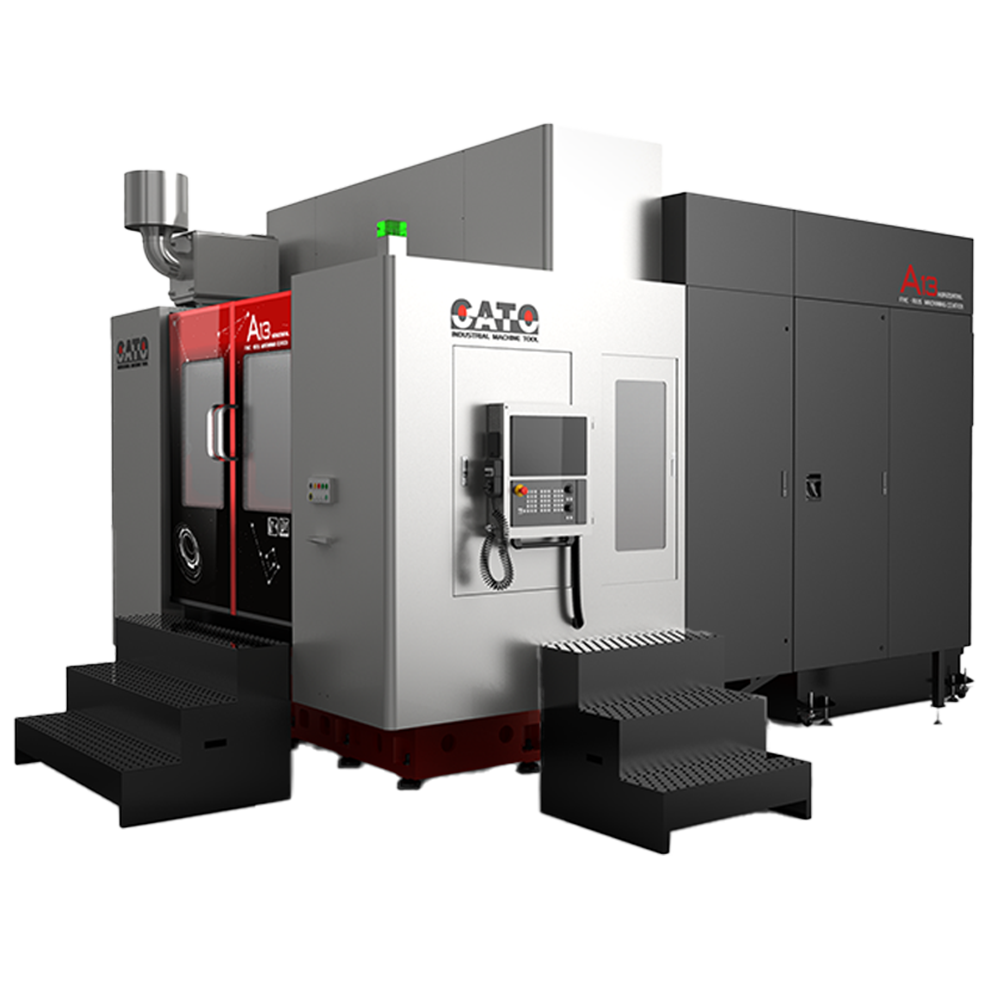

五轴卧式摇篮加工中心

■ 高刚性床身，采用T型结构布局 ■轻量化设计，快速位移可达90m/min ■ X轴阶梯式设计、提升稳定性 ■采用自主研发高速电主轴、摇篮工作台、操作系统、自动化刀库

产品咨询

观看视频

产品特色

高刚性结构设计

• 床身T型设计结构，X轴阶梯式导轨设计，

移动部件轻，可达到高响应与高精度之效益。

• 整机采用动柱结构，刀具三轴移动，工件两轴旋转，可实现五轴联动

自主研发摇篮工作台

• A轴和B轴均采用力矩电机直接驱动，

因无机械传动、无背隙，高加/减速，

响应速度快，能永久保持高精度。

三直线轴滚柱导轨

低摩擦 | 高刚性

高刚性丝杆传动

• 高刚性
• 高效率

力矩电机直接驱动

• 无机械传动、无背隙
• 高加/减速，响应速度快
• 永久保持高精度
• 低噪音与低振动
• 易维护

高刚性滚柱导轨

• 保证了高刚性加工
• 确保高精度加工

高精度光栅尺与圆光栅

• 保证了高刚性加工
• 确保高精度加工

产品参数

规格说明	单位	A13
行程
X/Y/Z 轴行程	mm	1300 x 800 x 650
主轴中心至A轴旋转中心距离（Y向）	mm	-100~700
主轴端面至A轴旋转中心距离（Z向）	mm	230~880
B轴盘面离A轴旋转中心距离	mm	120
主轴中心至工作台面距离（Y向）	mm	20~820
主轴端面至B轴旋转中心距离（Z向）	mm	230~880
B轴最大回转直径	mm	Ø1,600
A轴最大回转直径	mm	Ø1,700
主轴
主轴规格	type	220 内藏式 (选配100: 220 / 内藏式)
主轴锥孔	-	A100
最高主轴转速	rpm	12,000
主轴功率 (S1/S6 40%)	Kw	42/46
主轴扭矩 (S1/S6 40%)	Nm	200/220
三轴
X/Y/Z 快速位移	m/min	90 x 90 x 90
Axis 向加速度	G	0.8
传动类型	/	丝杆
定位精度	mm	0.012/0.008/0.008
重复定位精度	mm	0.010/0.006/0.006
转台
转盘直径	mm	Ø420 定位盘
负载重量	kg	1,000
A轴旋转角度	°	﹢90°~-180°
B轴旋转角度	°	360°
A轴最高转速	rpm	40
B轴最高转速	rpm	40
A轴定位精度/重复定位精度	arc.sec	10/6
B轴定位精度/重复定位精度	arc.sec	8/4
刀库
装刀数量	pcs	41
刀具最大刀径（满刀/临空刀）	mm	105/(角度头 300)
最大刀具长度	mm	500
刀具最大重量	kg	15
刀具换刀时间（T对T）	sec	5

主轴/摆头

产品标配

	A5	A7	A8	A11	A13	A25L-A	A30L	A30L-A	A30LIIS	A30LIIIS
西门子828D系统	√	√	√	√	√	√	--	√	√	√
西门子ONE系统	▲	▲	▲	▲	▲	▲	√	▲	√	√
CATO C80 Plus 系统	▲	▲	▲	▲	▲	--	--	--	--	--
纽勒 NULYN	▲	▲	▲	▲	▲	▲	▲	▲	▲	▲
18000rpm-M170-A63 内藏式	√	√	--	--	--	--	--	--	--	--
18000rpm-M190-A63 内藏式	--	--	√	√	▲	--	--	--	--	--
12000rpm-M220-A100 内藏式	--	--	--	▲	√	▲	√	▲	--	--
30000rpm-M202-A63 内藏式	--	--	--	--	--	√	▲	√	--	--
五轴摆头	--	--	--	--	--	▲	▲	▲	√	√
30把刀库	√	√	▲	▲	--	--	--	--	--	--
40把刀库	▲	▲	√	√	--	√	√	√	√	√
41把刀库	--	--	--	--	√	--	--	--	--	--
72把刀库	--	--	--	▲	▲	--	--	--	--	--
120把刀库	--	--	▲	▲	--	--	--	--	--	--
X/Y/Z全闭环	▲	▲	▲	▲	▲	√	√	√	√	√
全封闭式防护罩	√	√	√	√	√	√	√	√	√	√
电柜空调系统	√	√	√	√	√	√	√	√	√	√
有线手轮	√	√	√	√	√	√	√	√	√	√
主轴温度控制器	√	√	√	√	√	√	√	√	√	√
自动对刀仪（接触式）	√	√	√	√	√	√	√	√	√	√
自动注油器	√	√	√	√	√	√	√	√	√	√
LED 工作灯	√	√	√	√	√	√	√	√	√	√
LED 三色警示灯	√	√	√	√	√	√	√	√	√	√
喷嘴切削液供给装置	√	√	√	√	√	√	√	√	▲	▲
四周淋喷	√	√	√	√	√	√	√	√	√	√
滚筒刮板排屑器	√	√	√	√	√	√	√	√	√	√
滚筒链板排屑器	▲	▲	▲	▲	▲	▲	▲	▲	▲	▲
复合式排屑器	▲	▲	▲	▲	▲	▲	▲	▲	▲	▲
空气过滤装置	√	√	√	√	√	√	√	√	√	√
工具及工具箱	√	√	√	√	√	√	√	√	√	√
技术手册（电子版）	√	√	√	√	√	√	√	√	√	√
主轴中心出水系统	√	√	√	√	√	√	√	√	√	√
激光对刀仪	▲	▲	▲	▲	▲	▲	▲	▲	▲	▲
在线检测系统	▲	▲	▲	▲	▲	▲	▲	▲	▲	▲
浸入式切削液冷却	▲	▲	▲	▲	▲	▲	▲	▲	▲	▲
转台内置油路分配器	▲	▲	▲	▲	▲	▲	▲	▲	▲	▲
库内断刀检测	▲	▲	▲	▲	▲	▲	▲	▲	▲	▲
自动门	▲	▲	▲	▲	▲	▲	▲	▲	▲	▲
自动化接口	▲	▲	▲	▲	▲	▲	▲	▲	▲	▲
油雾收集系统	▲	▲	▲	▲	▲	▲	▲	▲	▲	▲
电源稳压器	▲	▲	▲	▲	▲	▲	▲	▲	▲	▲
油水分离器	√	√	√	√	√	√	√	√	√	√
外置清洁水枪	√	√	√	√	√	√	√	√	√	√
