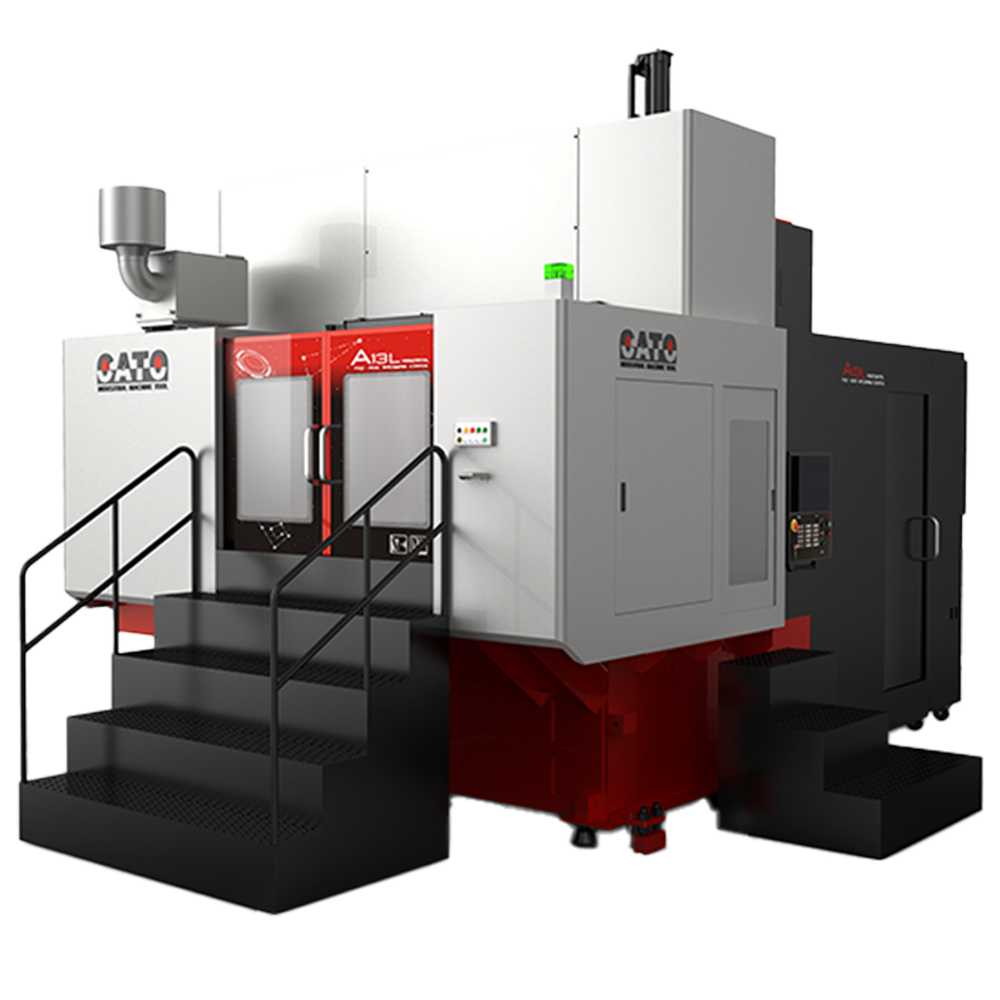

A13L五轴卧式摇篮加工中心
+
  • A13L五轴卧式摇篮加工中心

A13L

五轴卧式摇篮加工中心

■ 卧式龙门机床敞开性更好，易于维护、上下料方便、排屑通畅 ■轻量化设计，快速位移可达100m/min ■ X轴阶梯式设计、提升稳定性 ■ A轴摇篮转台，零件正反面加工姿态变换，同时可实现夹具定位面清洁排屑，易于保证自动化可靠性 ■ 采用自主研发高速电主轴、摇篮工作台、操作系统、自动化刀库

产品咨询
观看视频
观看样册

产品特色

产品参数

主轴/五轴头

产品标配

加工应用

产品特色

高刚性结构设计

• 卧式机床敞开性更好，易于维护、上下料方便、排屑通畅

• 大倾角结构设计，配合机床无死角喷淋，使机床达到最优排屑效果

自主研发摇篮工作台

• A轴和B轴均采用力矩电机直接驱动，

   因无机械传动、无背隙，高加/减速，

   响应速度快 ，能永久保持高精度。







X/Y轴直线电机直接驱动

无机械传动、无背隙 ｜ 能保持永久的高精度





直线电机直接驱动

• 无机械传动、无背隙
• 高加/减速，响应速度快
• 永久保持高精度
• 低噪音与低振动
• 易维护





力矩电机直接驱动

• 无机械传动、无背隙
• 高加/减速，响应速度快
• 永久保持高精度
• 低噪音与低振动
• 易维护





高刚性滚柱导轨

• 保证了高刚性加工
• 确保高精度加工





高精度光栅尺与圆光栅

• 保证了高刚性加工
• 确保高精度加工

产品参数



规格说明

单位

A13

A13+a

A13+b

A13L

行程











X/Y/Z 轴行程

mm

1300 x 665 x560

1300 x 665 x560

1300 x 665 x560

1250 x 1000 x650

主轴中心至A轴旋转中心距离（Y向）

mm

-10~ 790

±400

-

-425~ 575

主轴端面至A轴旋转中心距离（Z向）

mm

120 ~ 770

 230 ~ 880

-

285 ~ 935

B轴盘面离A轴旋转中心距离

mm

80

-

-

110

主轴中心到工作台面距离（Y向）

mm

70~735

-

160 ~ 960

-

主轴端面至B轴旋转中心距离（Z向）

mm

120~ 770

-

120 ~ 770

-

B轴最大回转直径

mm

Ø1400

-

Ø1600

Ø1600

A轴最大回转直径

mm

Ø1450

Ø1200

-

Ø1600

三轴









X/Y/Z 轴进给

m/min

90 / 90 / 90

90 / 90 / 90

90 / 90 / 90

100 / 100 / 100

轴向加速度

m/S²

10 / 10 / 10

10 / 10 / 10

10 / 10 / 10

10 / 10 / 10

主轴











主轴规格

-

190/内藏式

190/内藏式

190/内藏式

220/内藏式

主轴锥孔

-

A63

A63

A63

A100

主轴最高转速

rpm

16,000

16,000

16,000

12000

主轴功率
(S1 100% / S6 40%)

 kW

30 / 34

30 / 34

30 / 34

26 / 35

主轴扭矩
(S1 100% / S6 40%)

 Nm

72 / 85

72 / 85

72 / 85

165 /239

旋转工作台









转盘直径

mm

Ø420定位盘

-

600*600

Ø420定位盘

负载重量

kg

1000

1000

1000

800

A轴旋转角度

度

+90°~-180°

360°

-

+90°~-180°

B轴旋转角度

度

360°

-

360°

360°

A轴最高转速

rpm

40

40

-

20

B轴最高转速

rpm

40

-

40

60

A轴定位精度/重复定位精度

arc.sec

10/ 6

10/ 6

-

10/ 6

B轴定位精度/重复定位精度

arc.sec

8/ 4

-

8/ 4

8/ 4

刀库











装刀数量

pcs

 41

41

41

72

刀具最大直径
(满刀 / 临空刀)

mm

80 / 125

80 / 125

80 / 125

110 / 300

刀具最长尺寸

mm

400

400

400

550

刀具最大重量

kg

8

8

8

20

刀具换刀时间
(刀具对刀具)

sec

5

4

4

5

三轴精度











定位精度

arc.sec / mm

0.015/0.008/0.008

0.015/0.008/0.008

0.015/0.008/0.008

0.01/0.01/0.008

重复定位

arc.sec / mm

0.012/0.006/0.006

0.012/0.006/0.006

0.012/0.006/0.006

0.008/0.006/0.006





主轴/五轴头

产品标配



A5

A5+a

A5+b
A8
A8+a

A8+b

A13

A13+a

A13+b
A13L
A15L

A25LS+a

A25LS+b

A25LⅡS

西门子828D系统

√

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

--

西门子ONE系统

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

 √

CATO C80 Plus 系统

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

20000rpm-M170-A63内藏式

√

 √

 √

--

--

--

--

--

--

--

--

--

--

--

16000rpm-M190-A63内藏式

--

--

--

 √

 √

 √

 √

 √

 √

--

--

--

--

--

12000rpm-M220-A100内藏式

--

--

--

--

--

--

▲

▲

▲

 √

 √

--

--

--

五轴摆头

--

--

--

--

--

--

--

--

--

--

--

 √

 √

 √

30把刀库

 √

 √

 √

--

--

--

--

--

--

--

--

--

--

--

40把刀库

--

--

--

√

 √

 √

--

--

--

--

--

--

--

--

41把刀库

--

--

--

--

--

--

 √

 √

 √

--

--

--

--

--

60把刀库

--

--

--

--

--

--

--

--

--

▲

▲

 √

 √

 √

72把刀库

--

--

--

--

--

--

--

--

--

 √

 √

--

--

--

X/Y/Z/A/C全闭环

▲

▲

▲

▲

▲

▲

▲

▲

▲

 √

 √

 √

 √

 √

全封闭式防护罩

√

 √

 √

√

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

电柜空调系统

√

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

便携式动脉发动生器

√

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

主轴温度控制器

√

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

自动对刀仪（接触式）

√

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

自动注油器

√

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

LED工作灯

√

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

LED三色警示灯

√

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

喷嘴切削液供给装置

√

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

四周淋喷

√

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

吹风装置

√

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

滚筒刮板排屑器

√

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

滚筒链板排屑器

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

复合式排削器

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

空气过滤装置

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

工具及工具箱

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

技术手册

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

主轴中心出水系统

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

激光对刀仪

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

在线检测系统

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

浸入式切削液冷却

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

转台内置油路（4A4B）

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

库内断刀检测

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

自动门

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

自动化接口

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

油雾收集系统

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

电源稳压器

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

油水分离器

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

工作清洁喷枪

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                 √ 标配 ▲ 可选配 -- 不适用

加工应用

副车架

副车架
