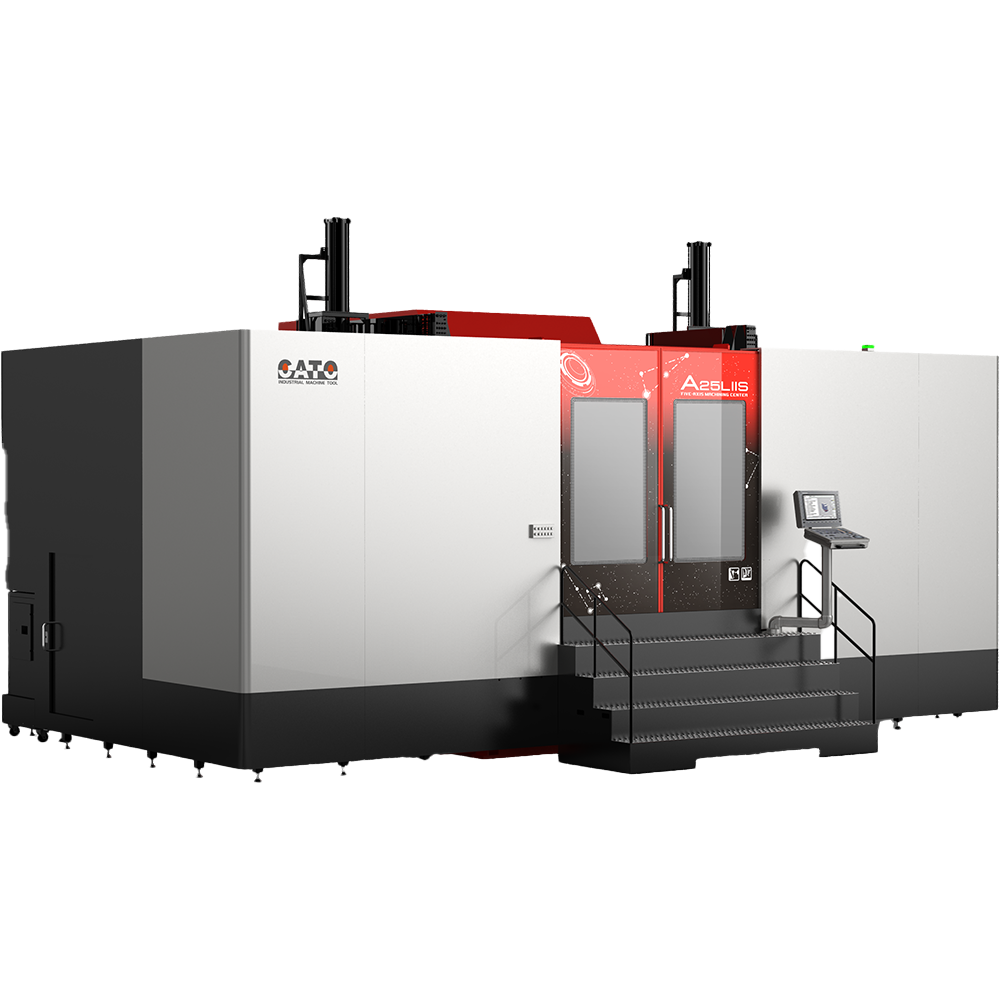

A25LⅡS五轴卧式摇篮加工中心
+
  • A25LⅡS五轴卧式摇篮加工中心

A25LⅡS

五轴卧式摇篮加工中心

■ 采用卧式双五轴摆头结构 ■ 整机刚性好 ■ 双五轴加工中心，可最大程度实现双面同时加工提高加工效率 ■ 由一套数控系统控制，编程简单具有较高的柔性，更换夹具就能适用多品种零件加工

产品咨询
观看视频
观看样册

产品特色

产品参数

主轴/五轴头

产品标配

加工应用

产品特色

高刚性结构设计

• 卧式双五轴结构，左右独立三坐标机床敞开性更好，易于维护、上下料方便、排屑通畅

   可最大程度实现双面同时加工，提高效率

• 整机采用焊接床身，通过合理的热处理与充分的应力释放，

   可保证整机轻量化同时有极高刚性，确保机床高速运动下不振动，

   保证提供整机长期运行最佳稳定性能。

自主研发摇篮工作台

• A轴和B轴均采用力矩电机直接驱动，

   因无机械传动、无背隙，高加/减速，

   响应速度快 ，能永久保持高精度。







X/Y轴直线电机直接驱动

无机械传动、无背隙 ｜ 能保持永久的高精度





直线电机直接驱动

• 无机械传动、无背隙
• 高加/减速，响应速度快
• 永久保持高精度
• 低噪音与低振动
• 易维护





力矩电机直接驱动

• 无机械传动、无背隙
• 高加/减速，响应速度快
• 永久保持高精度
• 低噪音与低振动
• 易维护





高刚性滚柱导轨

• 保证了高刚性加工
• 确保高精度加工





高精度光栅尺与圆光栅

• 保证了高刚性加工
• 确保高精度加工

产品参数



规格说明

单位

A25LⅡS

行程





X/Y/Z 轴行程

mm

2500x 1500 x 1000

主轴中心至A轴旋转中心距离（Y向）

mm

±750

主轴端面至A轴旋转中心距离（Z向）

mm

20~1020

B轴盘面离A轴旋转中心距离

mm

-

主轴中心到工作台面距离（Y向）

mm

-

主轴端面至B轴旋转中心距离（Z向）

mm

-

B轴最大回转直径

mm

-

A轴最大回转直径

mm

Ø2000

三轴



X/Y/Z 轴进给

m/min

120 /120 /120

轴向加速度

m/s²

10/10/10

摆头





B 轴角度

度

±110°

C 轴角度

度

±360°

B 轴最高旋转速度

rpm

60

C 轴最高旋转速度

rpm

60

B/C定位精度

arc.sec

8/8

重复定位精度

arc.sec

4/4

主轴





主轴规格

-

五轴头

主轴锥孔

-

A63

主轴最高转速

rpm

18000

主轴功率
(S1 100% / S6 40%)

 kW

35/49.5

主轴扭矩
(S1 100% / S6 40%)

 Nm

60.7/86

旋转工作台



转盘直径

mm

-

负载重量

kg

2000

A轴旋转角度

度

360°

B轴旋转角度

度

-

A轴最高转速

rpm

25

B轴最高转速

rpm

-

A轴定位精度/重复定位精度

arc.sec

10/6

B轴定位精度/重复定位精度

arc.sec

-

刀库





装刀数量

pcs

60*2

刀具最大直径
(满刀 / 临空刀)

mm

80/160（角度头250）

刀具最长尺寸

mm

470

刀具最大重量

kg

15

刀具换刀时间
(刀具对刀具)

sec

5

三轴精度





定位精度

arc.sec / mm

0.012/0.01/0.008

重复定位

arc.sec / mm

0.01/0.008/0.006





主轴/五轴头

产品标配



A5

A5+a

A5+b
A8
A8+a

A8+b

A13

A13+a

A13+b
A13L
A15L

A25LS+a

A25LS+b

A25LⅡS

西门子828D系统

√

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

--

西门子ONE系统

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

 √

CATO C80 Plus 系统

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

20000rpm-M170-A63内藏式

√

 √

 √

--

--

--

--

--

--

--

--

--

--

--

16000rpm-M190-A63内藏式

--

--

--

 √

 √

 √

 √

 √

 √

--

--

--

--

--

12000rpm-M220-A100内藏式

--

--

--

--

--

--

▲

▲

▲

 √

 √

--

--

--

五轴摆头

--

--

--

--

--

--

--

--

--

--

--

 √

 √

 √

30把刀库

 √

 √

 √

--

--

--

--

--

--

--

--

--

--

--

40把刀库

--

--

--

√

 √

 √

--

--

--

--

--

--

--

--

41把刀库

--

--

--

--

--

--

 √

 √

 √

--

--

--

--

--

60把刀库

--

--

--

--

--

--

--

--

--

▲

▲

 √

 √

 √

72把刀库

--

--

--

--

--

--

--

--

--

 √

 √

--

--

--

X/Y/Z/A/C全闭环

▲

▲

▲

▲

▲

▲

▲

▲

▲

 √

 √

 √

 √

 √

全封闭式防护罩

√

 √

 √

√

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

电柜空调系统

√

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

便携式动脉发动生器

√

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

主轴温度控制器

√

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

自动对刀仪（接触式）

√

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

自动注油器

√

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

LED工作灯

√

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

LED三色警示灯

√

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

喷嘴切削液供给装置

√

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

四周淋喷

√

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

吹风装置

√

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

滚筒刮板排屑器

√

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

滚筒链板排屑器

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

复合式排削器

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

空气过滤装置

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

工具及工具箱

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

技术手册

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

主轴中心出水系统

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

激光对刀仪

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

在线检测系统

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

浸入式切削液冷却

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

转台内置油路（4A4B）

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

库内断刀检测

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

自动门

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

自动化接口

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

油雾收集系统

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

电源稳压器

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

油水分离器

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

工作清洁喷枪

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                 √ 标配 ▲ 可选配 -- 不适用

加工应用

后地板

后地板

侧纵梁

侧纵梁
