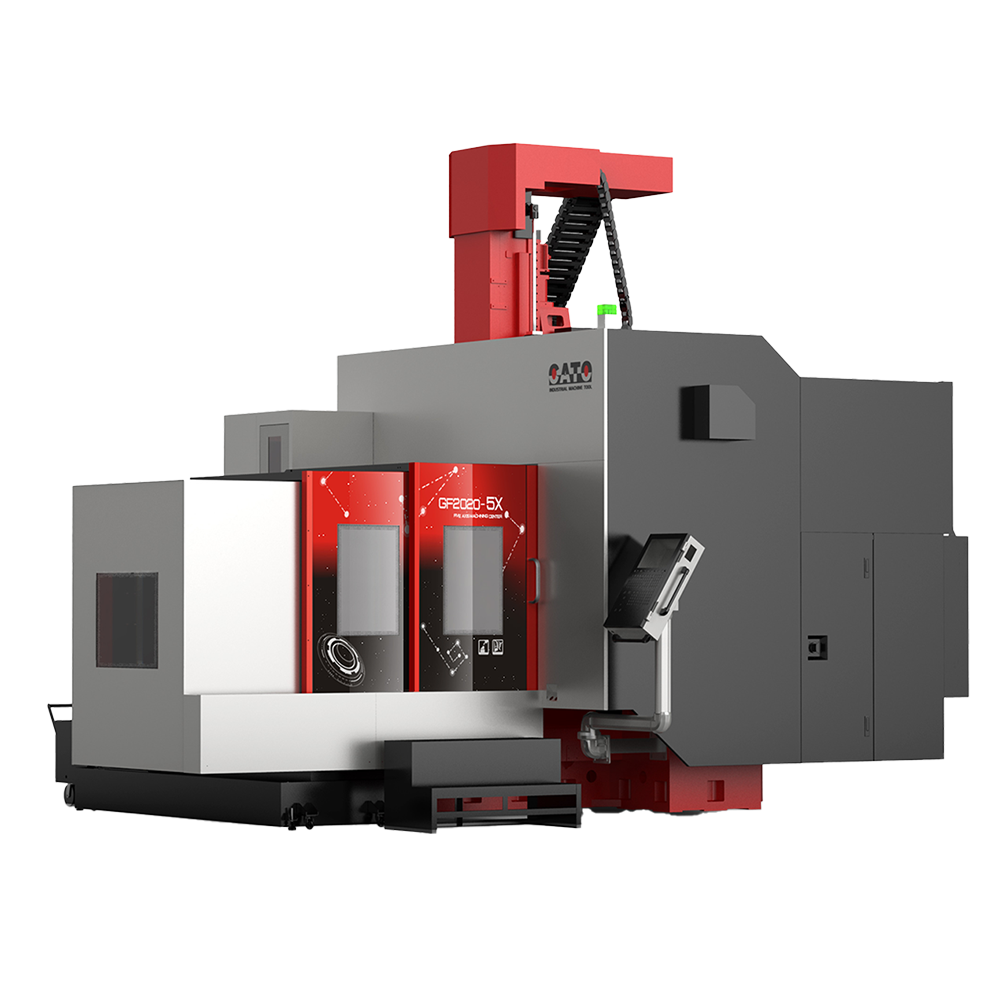

GF2020-5X五轴定梁龙门加工中心
+
  • GF2020-5X五轴定梁龙门加工中心

GF2020-5X

五轴定梁龙门加工中心

■ X轴倾斜式设计，实现高速高精密定位 ■ 特殊的U型鞍座设计，丝杆配合平衡缸 保证Z轴延伸加工高刚性 ■ 一体成型龙门架，提升整机刚性与加工时的稳定性 ■ 采用自主研发高速电主轴、 摇篮工作台、操作系统、自动化刀库

产品咨询
观看视频
观看样册

产品特色

产品参数

主轴/五轴头

产品标配

加工应用

产品特色

高刚性结构设计

• 床身T型设计结构，X轴阶梯式导轨设计，

   移动部件轻，可达到高响应与高精度之效益。

• 整机采用动柱结构，刀具三轴移动，工件两轴旋转，可实现五轴联动



   三直线轴滚柱导轨

低摩擦 | 高刚性




高刚性丝杆传动

• 高刚性
• 高效率





精密铲花

• 其接触面积达到90％以上，以确保整机的几何精度





高刚性滚柱导轨

• 保证了高刚性加工
• 确保高精度加工





高精度光栅尺与圆光栅

• 保证了高刚性加工
• 确保高精度加工

产品参数



规格说明

单位

GF2020-5X

行程





X/Y/Z 轴行程

mm

2000x 2000 x 800

主轴中心至A轴旋转中心距离

mm

90-890

三轴



X/Y/Z 轴进给

m/min

36 /30 /30

切削进给

mm/min

1~12000

X轴导轨

mm

45/4滚柱

Y轴导轨

mm

55/2滚柱

Z轴导轨

mm

55/3滚柱

X轴丝杆

mm

Ø50 x 16

Y轴丝杆

mm

Ø50 x 16

Z轴丝杆

mm

Ø50 x 12

主轴





主轴锥孔

-

A63

主轴最高转速

rpm

18000

主轴功率
(S1 100% / S6 40%)

 kW

30 / 33.5

主轴扭矩
(S1 100% / S6 40%)

 Nm

72 / 85

旋转工作台



转盘直径

mm

2000 x 1100

负载重量

kg

2000

刀库





装刀数量

pcs

24

刀具最大直径
(满刀 / 临空刀)

mm

120

刀具最长尺寸

mm

400

刀具最大重量

kg

8

刀具换刀时间
(刀具对刀具)

sec

4.5

三轴精度





定位精度

arc.sec / mm

±0.005/300

重复定位

arc.sec / mm

±0.003/300

其他





空气需求

kg/cm2

≥6

气源流量

mm3 / min

≥0.5

机床重量

ton

20





主轴/五轴头

产品标配



GF2020-5X

GF3020-5X

GF4020-5X
CATO C80 Plus 系统

√

 √

 √

海德汉TNC640 系统

▲

▲

▲

F1叉式同动二轴铣头

√

 √

▲

F2叉式同动二轴铣头

▲

▲

--

F3单肩同动二轴铣头

▲

▲

--

F4叉式同动二轴铣头

▲

▲

▲

F5叉式同动二轴铣头

--

--

 √

24把刀臂式刀库

√

 √

 √

36把刀臂式刀库

▲

▲

▲

40把刀臂式刀库

▲

▲

▲

主轴温度控制器

√

 √

 √

LED工作灯

√

 √

 √

便携式动脉发动生器

√

 √

 √

自动对刀仪

√

 √

√

LED三色警示灯

√

 √

√

自动注油器

√

 √

 √

机床防护罩

√

 √

 √

喷嘴切削液供给装置

√

 √

 √

主轴中心出水

√

 √

 √

两侧冲水排削

√

 √

▲

两侧螺旋排屑器

▲

▲

 √

滚筒链板排屑器

√

 √

 √

滚筒刮板排屑器

▲

▲

▲

复合式排屑机

▲

▲

▲

空气过滤装置

√

 √

 √

工具及工具箱

√

 √

√

技术手册

√

 √

 √

轴向光栅尺

▲

▲

▲

在线监测系统

▲

▲

▲

激光对刀仪

▲

▲

▲

库内断刀检测

▲

▲

▲

侵入式切削液冷却

▲

▲

▲

电源稳压器

▲

▲

▲

油雾收集系统

▲

▲

▲

                                                                                                                                                                                                                                                                                                                     √ 标配 ▲ 可选配 -- 不适用

加工应用

扭力盒

扭力盒

后纵梁

后纵梁

CD柱

CD柱

电池托盘

电池托盘
