CT700钻铣加工中心
+
  • CT700钻铣加工中心

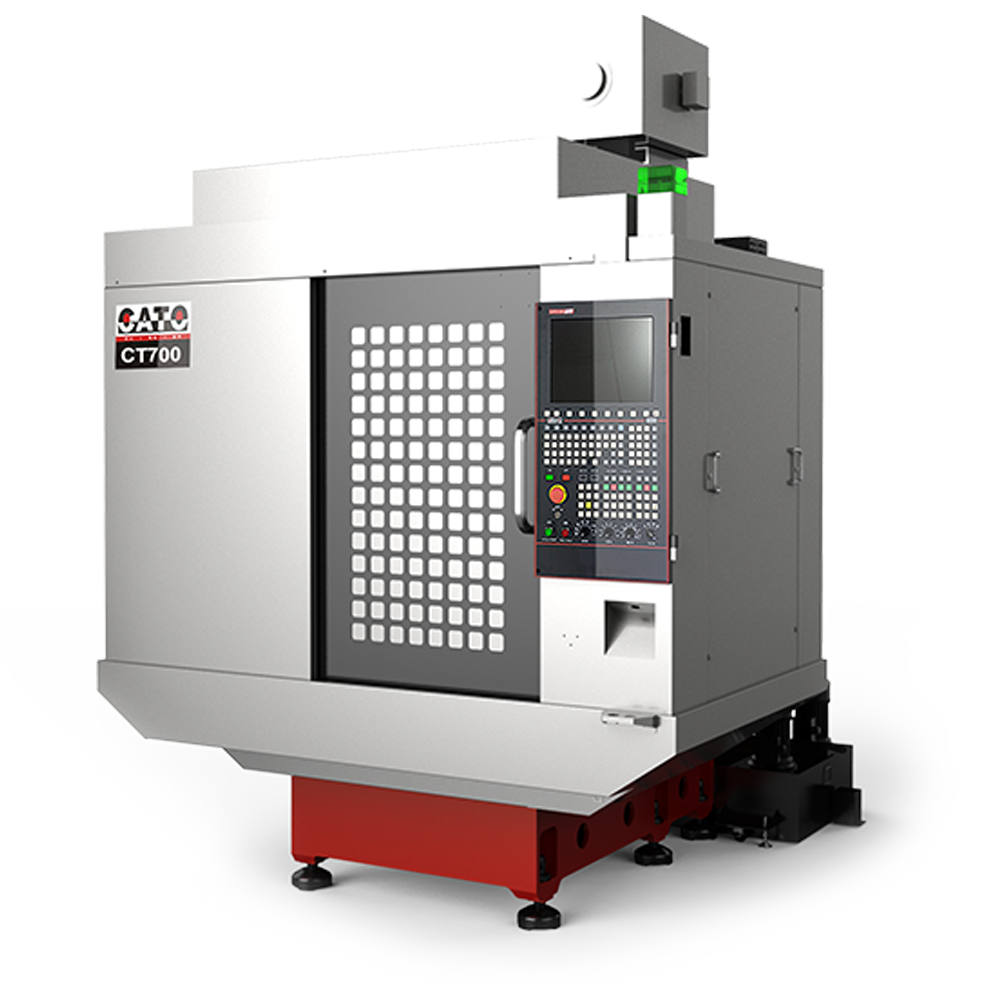

CT700

钻铣加工中心

■人形立柱，大跨距，稳定性更强 ■ 工作台采用合理的滑块跨距 使得受力均匀 ■ 采用滚珠导轨设计，实现高速进给 ■ 采用自主研发高速电主轴、 摇篮工作台、操作系统、自动化刀库

产品咨询
观看视频
观看样册

产品特色

产品参数

主轴/五轴头

产品标配

加工应用

产品特色

高刚性结构设计

• 梯形截面，增强抗扭强度。

    较大导轨跨距，较低重心，加工稳定高精。

• 人字形设计，大跨距，较大安装支撑面，显著提高稳定性，
   增强抗弯扭强度。




        X、Y、Z轴均采用直线滚柱导轨

低摩擦 | 高刚性




中空丝杆

• 中空丝杆冷却保证机床高速运行情况下的热平衡，维持精度稳定
• 高效率





高刚性滚柱导轨

• 保证了高刚性加工
• 确保高精度加工





高精度光栅尺与圆光栅

• 保证了高刚性加工
• 确保高精度加工

产品参数



规格说明

单位

CT700

行程





X/Y/Z 轴行程

mm

700 x 400 x 330

主轴端面至工作台中心距离

mm

150-480

三轴



X/Y/Z 轴进给

m/min

60 / 60 / 60

切削进给速度

mm/min

50~30000

主轴





主轴锥孔

-

BT30

主轴最高转速

rpm

12000

主轴功率
(S1 100% / S6 40%)

 kW

8.2 / 12

主轴扭矩
(S1 100% / S6 40%)

 Nm

26 / 38

旋转工作台



工作台 尺寸

mm

850 x 400

负载重量

kg

350

刀库





装刀数量

pcs

21

刀具最大刀径/长度

mm

80 / 250

刀具最大重量

kg

3

刀具交换时间

（刀对刀）

s

1.2-1.4

三轴精度





定位精度

arc.sec / mm

±0.005/300

重复定位

arc.sec / mm

±0.003

其他





空气需求

kg/cm2

≥6

气源流量

mm3 / min

≥0.5

机床重量

ton

2.9

机床尺寸

mm

1988 x 2322 x 2304





主轴/五轴头

产品标配



CT500

CT700

CT1000

CT1500

CL1500

CATO C80 Plus 系统

√

 √

 √

 √

√

BT30-12000rpm直联式主轴

▲

 √

 √

 √

√

BT40-14000rpm直联式主轴

√

▲

▲

▲

▲

21把伺服式刀库

√

 √

√

 √

√

LED工作灯

√

 √

√

 √

√

便携式动脉发动生器

√

 √

√

 √

√

LED三色警示灯

√

 √

√

√

√

自动注油器

√

 √

 √

√

√

全封闭式防护罩

√

 √

√

 √

√

刚性攻牙

√

 √

√

 √

√

喷嘴切削液供给装置

√

 √

√

√

√

吹风装置

√

 √

 √

 √

√

工具及工具箱

√

 √

√

 √

√

技术手册

√

 √

√

 √

√

自动门

▲

▲

▲

▲

▲

对刀仪 （刀具破损检测系统）

▲

▲

▲

▲

▲

主轴中心出水

▲

▲

▲

▲

▲

探头系统

▲

▲

▲

▲

▲

油雾收集器

▲

▲

▲

▲

▲

横向链板排屑器

▲

▲

▲

▲

▲

两侧螺旋排屑器

▲

▲

▲

▲

▲

内部四周冲屑装置

▲

▲

▲

▲

▲

水箱液位报警装置

▲

▲

▲

▲

▲

外置冲洗水枪

▲

▲

▲

▲

▲

残屑清理毛刷

▲

▲

▲

▲

▲

电源稳压器

▲

▲

▲

▲

▲

空气过滤装置

▲

▲

▲

▲

▲

                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                              √ 标配 ▲ 可选配 -- 不适用

加工应用

平板外壳

平板外壳

手表零部件

手表零部件

手机外壳

手机外壳

叶轮

叶轮

电机壳

电机壳

变速箱

变速箱

电池托盘

电池托盘
