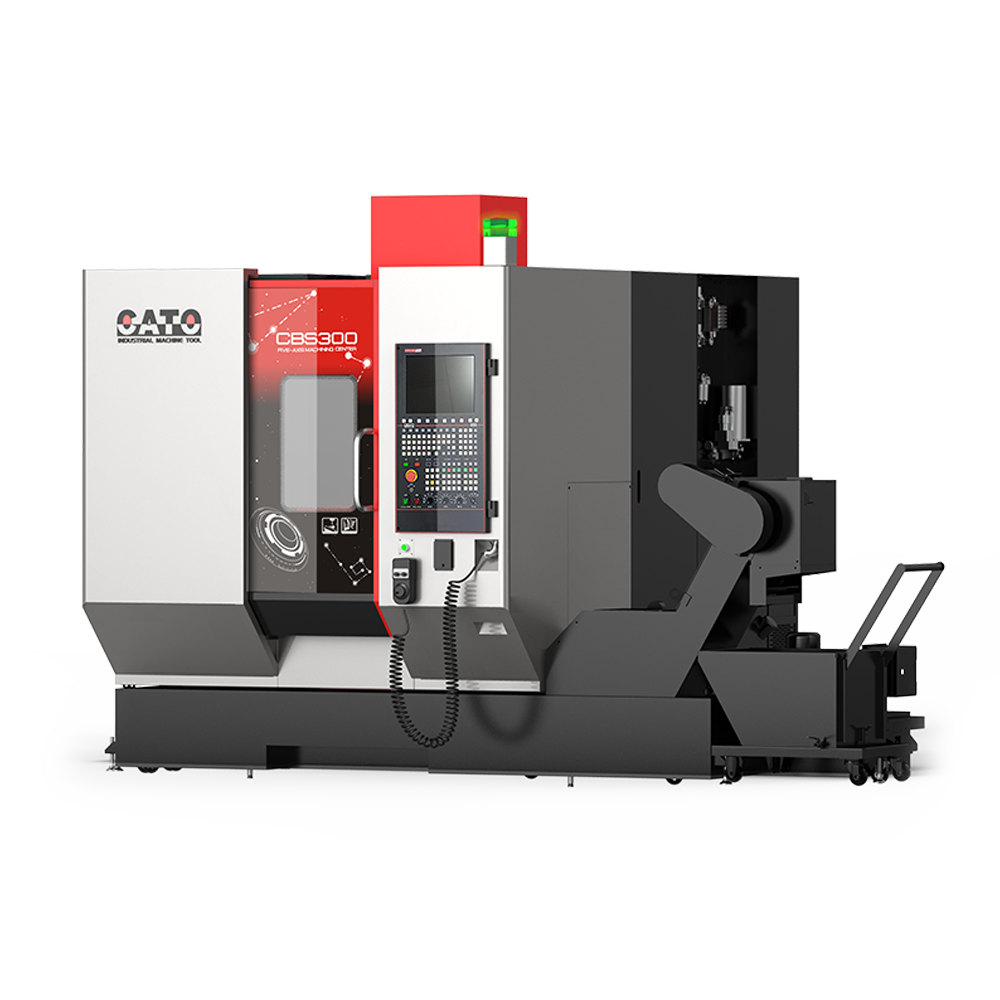

CBS300/300C五轴桥式加工中心
+
  • CBS300/300C五轴桥式加工中心

CBS300/300C

五轴桥式加工中心

■ 采用桥式结构设计 ■ XY轴采用直线电机直接驱动 ■ B轴&C轴力矩电机直接驱动 ■ Z轴均标配高精度光栅尺 ■ 自主研发:电主轴、摇篮工作台、控制系统、自动化刀库

产品咨询
观看视频
观看样册

产品特色

产品参数

主轴/摆头

产品标配

加工应用

产品特色

桥式高刚性结构设计

• 三轴在高加、减速运动时，不受工件大小与重量影响加工效率。

• 整体结构稳固，刚性好，能够承受较大的工作负荷，
   X/Y/Z轴高速运动时不受工件重量影响。

结构加强设计

• 确保机床在高速加工时，保持高稳定。

• 确保机床在粗加工时，能保持高刚性。





X/Y轴直线电机直接驱动

无机械传动、无背隙 ｜ 能保持永久的高精度





直线电机直接驱动

• 无机械传动、无背隙
• 高加/减速，响应速度快
• 永久保持高精度
• 低噪音与低振动
• 易维护





力矩电机直接驱动

• 无机械传动、无背隙
• 高加/减速，响应速度快
• 永久保持高精度
• 低噪音与低振动
• 易维护





高刚性滚柱导轨

• 保证了高刚性加工
• 确保高精度加工





高精度光栅尺与圆光栅

• 保证了高刚性加工
• 确保高精度加工

产品参数

规格说明

单位

CBS300

CBS300C

行程







X/Y/Z 轴行程

mm

300 x 350 x 250

300 x 350 x 250
主轴端面到工作中心距离

mm

130 -380

130 -380

主轴
主轴锥孔

type

E40

E40

最高主轴转速

rpm

30,000

30,000

主轴功率（S1/S6 40%）

KW

11/16.5

11/16.5

主轴功率（S1/S6 40%）

Nm

10.3/15.45

10.3/15.45

进给速度





X/Y/Z快速位移

m/min

48/48/48

48/48/48

切削进给

mm/min

1-24,000

1-24,000

转台







转盘直径

mm

Ø300

Ø300

负载重量

kg

50

25

A轴旋转角度

°

±110°

C轴旋转角度

°

±360°

A轴转速（S1/MAX）

rpm

47/70

47/70

C轴转速（S1/MAX）

rpm

200 / 250

800 / 1,500

A轴扭矩（S1/MAX）

Nm

743/1,320

C轴扭矩（S1/MAX）

Nm

122/223

110/210

A轴定位精度/重复定位精度

arc sec

10 / 6

C轴定位精度/重复定位精度

arc sec

8 / 4

刀库





装刀数量

pcs

25
刀具最大刀径（满刀/临空刀）

mm

30/80

刀具最大重量

kg

3

刀具换刀时间（T对T）sec5

三轴







X轴导轨（线轨宽度/滑块数量）

mm/pcs

30/2

Y轴导轨（线轨宽度/滑块数量）

mm/pcs

35/2 + 30/2

Z轴导轨（线轨宽度/滑块数量）

mm/pcs

25/2

X轴直线电机推力（S1/MAX）

Nm

1,097 / 2,750

Y轴直线电机推力（S1/MAX）Nm

3,250 / 8,250

Z轴直线电机推力（S1/MAX）Nm

1,033 / 1,511

精度







定位精度（ISO 230-2）

mm

0.005

0.005

重复定位（ISO 230-2）

mm

0.003

0.003

主轴/摆头

产品标配



CBS200

CBS200C

CBS300
CBS300C
CBS500

CBS500C

CBS500e

CBS650

CBS650C

CBS800

CBS800C

CBS1000

CBS1000C

CBS1250

CBS1200C

操作系统（西门子ONE）

√

 √

 √

 √

 √

 √

▲

 √

 √

 √

 √

 √

 √

 √

 √

操作系统（C80 Plus）

▲

▲

▲

▲

▲

▲

 √

▲

▲

▲

▲

▲

▲

▲

▲

操作系统（海德汉TNC640）

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

纽勒 NULYN

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

HSK-E40 (30,000rpm) 内藏式

√

 √

 √

 √

--

--

--

--

--

--

--

--

--

--

--

HSK-T63 (15,000rpm) 内藏式

--

--

--

--

--

 √

--

--

√

--

√

--

√

--

√

HSK-A63 (18,000rpm) 内藏式

--

--

--

--

▲

--

 √

 √

--

 √

--

--

--

--

--
HSK-A63 (20,000rpm) 内藏式

▲

▲

▲

▲

 √

--

--

▲

--

▲

--

--

--

--

--
HSK-A63 (24,000rpm) 内藏式

--

--

--

--

▲

--

--

▲

--

▲

--

--

--

--

--
HSK-A100 (10,000rpm) 内藏式

--

--

--

--

--

--

--

▲

--

▲

--

 √

 √

 √

 √
HSK-A100 (12,000rpm) 内藏式

--

--

--

--

--

--

--

▲

--

▲

--

▲

▲

▲

▲
20把伺服式刀库

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

25把伺服式刀库

 √

 √

 √

 √

 √

 √

--

--

--

--

--

--

--

--

--

30把伺服式刀库

--

--

--

--

--

--

--

 √

 √

 √

 √

▲

▲

▲

▲
40把伺服式刀库

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

 √

 √

 √

 √
60把伺服式刀库

▲

▲

▲

▲

▲

▲

--

▲

▲

▲

▲

▲

▲

▲

▲
X/Y/Z/A/C全闭环

 √

 √

 √

 √

 √

 √

▲

 √

 √

 √

 √

 √

 √

 √

 √
全封闭式防护罩

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √
电柜空调系统

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √
有线手轮

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √
主轴温度控制器

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √
自动对刀仪（接触式）

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √
安全门锁系统

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √
自动注油器

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √
LED 工作灯

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √
LED 三色警示灯

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √
喷嘴切削液供给装置

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √
四周淋喷

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √
吹风装置

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √
滚筒链板排屑器

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √
滚筒刮板排屑器

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲
复合式排削器

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲
空气过滤装置

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √
工具及工具箱

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √
技术手册（电子版）

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √
主轴中心出水系统

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲
在线检测系统

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲
浸入式切削液冷却

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲
转台内置油路

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲
库内断刀检测

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲
自动门

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲
自动天窗

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲
自动化接口

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲
油雾收集系统

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲
电源稳压器

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲
油水分离器

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲
外置清洁水枪

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

  √ 标配 ▲ 可选配 -- 不适用

加工应用

叶轮

叶轮

风扇叶盘

风扇叶盘

整体叶盘

整体叶盘
