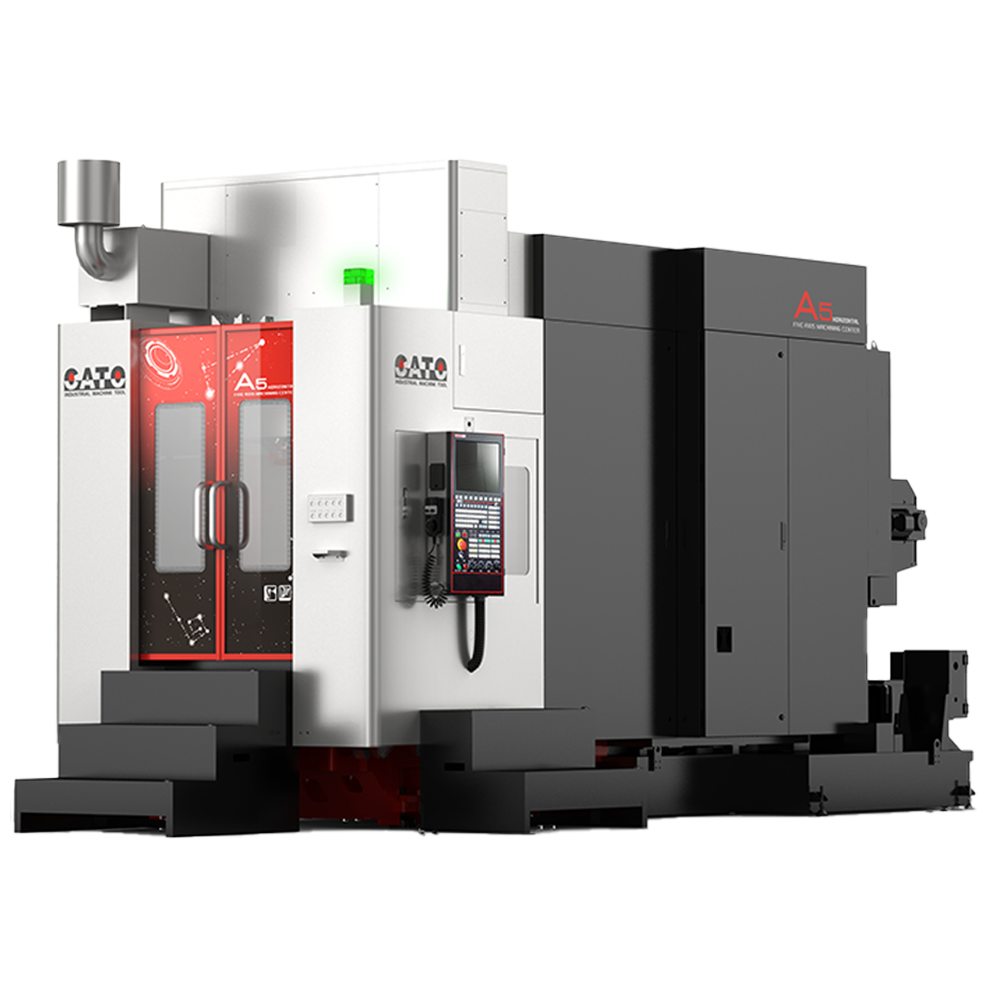

产品特色
高刚性结构设计
• 床身T型设计结构，X轴阶梯式导轨设计，移动部件轻，可达到高响应与高精度之效益。
• 整机采用动柱结构，刀具三轴移动，工件两轴旋转，可实现五轴联动
自主研发摇篮工作台
• A轴和B轴均采用力矩电机直接驱动，
响应速度快 ，能永久保持高精度。
高刚性丝杆传动
• 高刚性
• 高效率
力矩电机直接驱动
• 无机械传动、无背隙
• 高加/减速，响应速度快
• 永久保持高精度
• 低噪音与低振动
• 易维护
高刚性滚柱导轨
• 保证了高刚性加工
• 确保高精度加工
高精度光栅尺与圆光栅
• 保证了高刚性加工
• 确保高精度加工
产品参数
规格说明 | 单位 | A5 | A5+a | A5+b |
行程 |
|
|
|
|
X/Y/Z 轴行程 | mm | 500 x 420 x 400 | 500 x 420 x 400 | 500 x 420 x 400 |
主轴中心至A轴旋转中心距离（Y向） | mm | -30 ~ 390 | ±210 | - |
| 主轴端面至A轴旋转中心距离（Z向） | mm | 150~550 | 150~550 | - |
| B轴盘面离A轴旋转中心距离 | mm | 60 | - | - |
主轴中心到工作台面距离（Y向） | mm | 30~450 | - | 130~500 |
主轴端面至B轴旋转中心距离（Z向） | mm | 150~550 | - | 128~528 |
B轴最大回转直径 | mm | Ø500 | - | Ø800 |
| A轴最大回转直径 | mm | Ø850 | Ø590 | - |
三轴 |
|
|
| |
X/Y/Z 轴进给 | m/min | 90 / 90 / 90 | 90 / 90 / 90 | 90 / 90 / 90 |
轴向加速度 | m/s² | 10/10/10 | 10/10/10 | 10/10/10 |
主轴 |
|
|
|
|
主轴规格 | - | 170/内藏式 | 170/内藏式 | 170/内藏式 |
主轴锥孔 | - | A63 | A63 | A63 |
主轴最高转速 | rpm | 20000 | 20000 | 20000 |
主轴功率 | kW | 30 / 34 | 30 / 34 | 30 / 34 |
主轴扭矩 | Nm | 47.7/57.3 | 47.7/57.3 | 47.7/57.3 |
旋转工作台 |
|
|
| |
转盘直径 | mm | Ø400 | - | 500*500 |
负载重量 | kg | 300 | 500 | 500 |
A轴旋转角度 | 度 | +90°~-180° | ±360° | - |
| B轴旋转角度 | 度 | 360° | - | 360° |
A轴最高转速 | rpm | 50 | 50 | - |
| B轴最高转速 | rpm | 80 | - | 60 |
A轴定位精度/重复定位精度 | arc.sec | 10/6 | 10/6 | - |
| B轴定位精度/重复定位精度 | arc.sec | 8/4 | - | 10/6 |
刀库 |
|
|
|
|
装刀数量 | pcs | 30 | 30 | 30 |
刀具最大直径 | mm | 70/110 | 70/110 | 70/110 |
刀具最长尺寸 | mm | 300 | 300 | 300 |
刀具最大重量 | kg | 8 | 8 | 15 |
刀具换刀时间 | sec | 4 | 4 | 4 |
三轴精度 |
|
|
|
|
定位精度 | arc.sec / mm | 0.008/0.008/0.008 | 0.008/0.008/0.008 | 0.008/0.008/0.008 |
重复定位 | arc.sec / mm | 0.006/0.006/0.006 | 0.006/0.006/0.006 | 0.006/0.006/0.006 |
主轴/五轴头
产品标配
| A5 | A5+a | A5+b | A8 | A8+a | A8+b | A13 | A13+a | A13+b | A13L | A15L | A25LS+a | A25LS+b | A25LⅡS |
西门子828D系统 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | -- |
西门子ONE系统 | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | √ |
| CATO C80 Plus 系统 | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ |
| 20000rpm-M170-A63内藏式 | √ | √ | √ | -- | -- | -- | -- | -- | -- | -- | -- | -- | -- | -- |
| 16000rpm-M190-A63内藏式 | -- | -- | -- | √ | √ | √ | √ | √ | √ | -- | -- | -- | -- | -- |
| 12000rpm-M220-A100内藏式 | -- | -- | -- | -- | -- | -- | ▲ | ▲ | ▲ | √ | √ | -- | -- | -- |
| 五轴摆头 | -- | -- | -- | -- | -- | -- | -- | -- | -- | -- | -- | √ | √ | √ |
| 30把刀库 | √ | √ | √ | -- | -- | -- | -- | -- | -- | -- | -- | -- | -- | -- |
| 40把刀库 | -- | -- | -- | √ | √ | √ | -- | -- | -- | -- | -- | -- | -- | -- |
| 41把刀库 | -- | -- | -- | -- | -- | -- | √ | √ | √ | -- | -- | -- | -- | -- |
| 60把刀库 | -- | -- | -- | -- | -- | -- | -- | -- | -- | ▲ | ▲ | √ | √ | √ |
| 72把刀库 | -- | -- | -- | -- | -- | -- | -- | -- | -- | √ | √ | -- | -- | -- |
| X/Y/Z/A/C全闭环 | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | √ | √ | √ | √ | √ |
| 全封闭式防护罩 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ |
| 电柜空调系统 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ |
| 便携式动脉发动生器 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ |
| 主轴温度控制器 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ |
| 自动对刀仪（接触式） | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ |
| 自动注油器 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ |
| LED工作灯 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ |
| LED三色警示灯 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ |
| 喷嘴切削液供给装置 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ |
| 四周淋喷 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ |
| 吹风装置 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ |
| 滚筒刮板排屑器 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ |
| 滚筒链板排屑器 | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ |
| 复合式排削器 | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ |
| 空气过滤装置 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ |
| 工具及工具箱 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ |
| 技术手册 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ |
| 主轴中心出水系统 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ |
| 激光对刀仪 | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ |
| 在线检测系统 | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ |
| 浸入式切削液冷却 | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ |
| 转台内置油路（4A4B） | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ |
| 库内断刀检测 | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ |
| 自动门 | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ |
| 自动化接口 | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ |
| 油雾收集系统 | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ |
| 电源稳压器 | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ |
| 油水分离器 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ |
| 工作清洁喷枪 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ |
√ 标配 ▲ 可选配 -- 不适用
加工应用
副车架
扭力盒
H臂
后纵梁
减震塔
电池横梁-后梁
缸体
