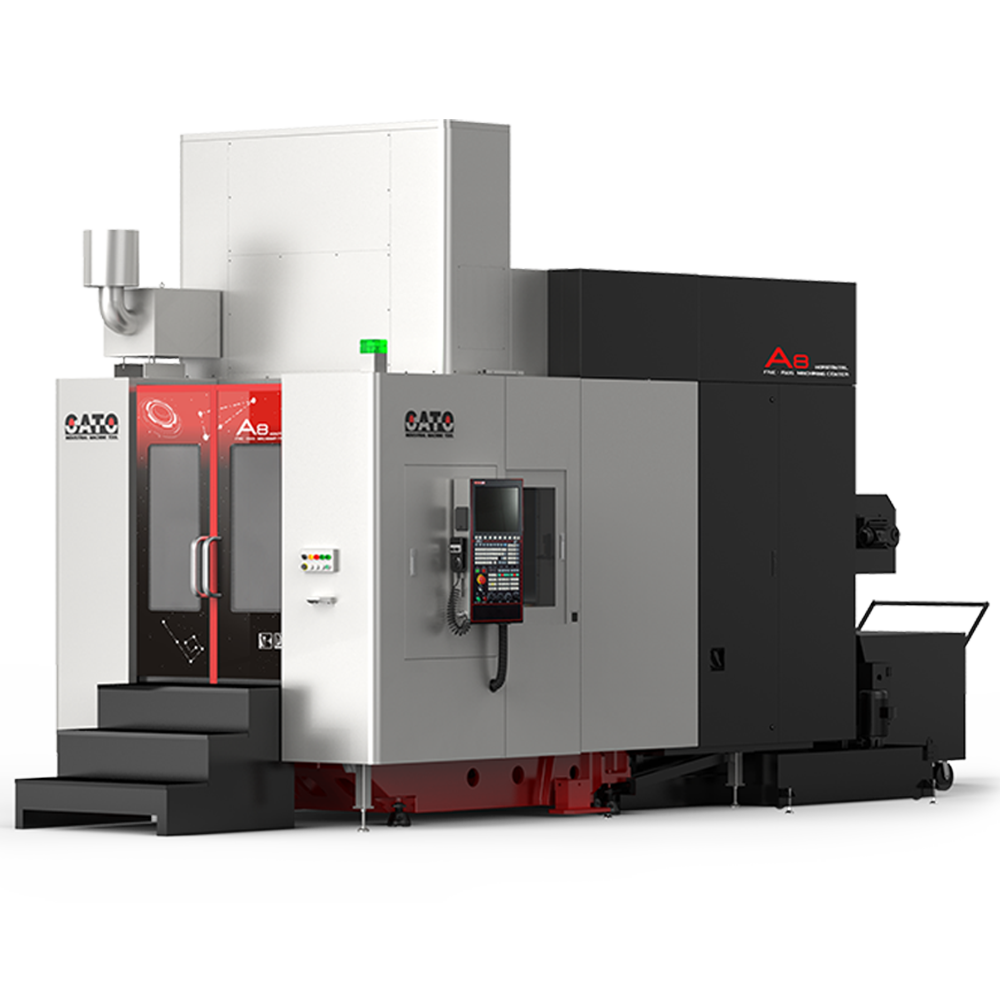

A8五轴卧式摇篮加工中心
+
  • A8五轴卧式摇篮加工中心

A8

五轴卧式摇篮加工中心

■ 高刚性床身，采用T型结构布局 ■轻量化设计，快速位移可达90m/min ■ X轴阶梯式设计、提升稳定性 ■采用自主研发高速电主轴、 摇篮工作台、操作系统、自动化刀库

产品咨询
观看视频
观看样册

产品特色

产品参数

主轴/五轴头

产品标配

加工应用

产品特色

高刚性结构设计

• 床身T型设计结构，X轴阶梯式导轨设计，移动部件轻，可达到高响应与高精度之效益。

• 整机采用动柱结构，刀具三轴移动，工件两轴旋转，可实现五轴联动

自主研发摇篮工作台

• A轴和B轴均采用力矩电机直接驱动，

   因无机械传动、无背隙，高加/减速，

   响应速度快 ，能永久保持高精度。





   三直线轴滚柱导轨

低摩擦 | 高刚性




高刚性丝杆传动

• 高刚性
• 高效率






力矩电机直接驱动

• 无机械传动、无背隙
• 高加/减速，响应速度快
• 永久保持高精度
• 低噪音与低振动
• 易维护





高刚性滚柱导轨

• 保证了高刚性加工
• 确保高精度加工





高精度光栅尺与圆光栅

• 保证了高刚性加工
• 确保高精度加工

产品参数



规格说明

单位

A8

A8+a

A8+b

行程









X/Y/Z 轴行程

mm

800 x 665 x560

800 x 665 x560800 x 665 x560

主轴中心至A轴旋转中心距离（Y向）

mm

-10~ 655

±332.5

-

主轴端面至A轴旋转中心距离（Z向）

mm

150 ~ 710

 150 ~ 710

-
B轴盘面离A轴旋转中心距离mm80--

主轴中心到工作台面距离（Y向）

mm

70~735

-

150 ~ 815

主轴端面至B轴旋转中心距离（Z向）

mm

150~ 710

-

120 ~ 680

B轴最大回转直径

mm

Ø950

-

Ø1000
A轴最大回转直径mmØ900Ø900-

三轴







X/Y/Z 轴进给

m/min

90 / 90 / 90

90 / 90 / 9090 / 90 / 90

轴向加速度

m/S²

10 / 10 / 1010 / 10 / 1010 / 10 / 10

主轴









主轴规格

-

190/内藏式

190/内藏式

190内藏式

主轴锥孔

-

A63

A63

A63

主轴最高转速

rpm

16,000

16,000

16,000

主轴功率
(S1 100% / S6 40%)

 kW

30 / 34

30 / 34

30 / 34

主轴扭矩
(S1 100% / S6 40%)

 Nm

72 / 85

72 / 85

72 / 85

旋转工作台







转盘直径

mm

Ø500

-

600*600

负载重量

kg

500

700

1000

A轴旋转角度

度

+90°~-180°

±360°

-

B轴旋转角度度360°-360°

A轴最高转速

rpm

40

40

-

B轴最高转速rpm

80

-

40

A轴定位精度/重复定位精度

arc.sec

10/ 6

10/ 6

10 /6

B轴定位精度/重复定位精度arc.sec8/ 4-8/ 4

刀库









装刀数量

pcs

 40

40

40

刀具最大直径
(满刀 / 临空刀)

mm

80 / 125

80 / 125

80 / 125

刀具最长尺寸

mm

390

390

390

刀具最大重量

kg

8

8

8

刀具换刀时间
(刀具对刀具)

sec

5

5

5

三轴精度









定位精度

arc.sec / mm

0.01/0.008/0.008

0.01/0.008/0.0080.01/0.008/0.008

重复定位

arc.sec / mm

0.008/0.006/0.006

0.008/0.006/0.006 0.008/0.006/0.006





主轴/五轴头

产品标配



A5

A5+a

A5+b
A8
A8+a

A8+b

A13

A13+a

A13+b
A13L
A15L

A25LS+a

A25LS+b

A25LⅡS

西门子828D系统

√

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

--

西门子ONE系统

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

 √

CATO C80 Plus 系统

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

20000rpm-M170-A63内藏式

√

 √

 √

--

--

--

--

--

--

--

--

--

--

--

16000rpm-M190-A63内藏式

--

--

--

 √

 √

 √

 √

 √

 √

--

--

--

--

--

12000rpm-M220-A100内藏式

--

--

--

--

--

--

▲

▲

▲

 √

 √

--

--

--

五轴摆头

--

--

--

--

--

--

--

--

--

--

--

 √

 √

 √

30把刀库

 √

 √

 √

--

--

--

--

--

--

--

--

--

--

--

40把刀库

--

--

--

√

 √

 √

--

--

--

--

--

--

--

--

41把刀库

--

--

--

--

--

--

 √

 √

 √

--

--

--

--

--

60把刀库

--

--

--

--

--

--

--

--

--

▲

▲

 √

 √

 √

72把刀库

--

--

--

--

--

--

--

--

--

 √

 √

--

--

--

X/Y/Z/A/C全闭环

▲

▲

▲

▲

▲

▲

▲

▲

▲

 √

 √

 √

 √

 √

全封闭式防护罩

√

 √

 √

√

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

电柜空调系统

√

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

便携式动脉发动生器

√

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

主轴温度控制器

√

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

自动对刀仪（接触式）

√

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

自动注油器

√

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

LED工作灯

√

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

LED三色警示灯

√

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

喷嘴切削液供给装置

√

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

四周淋喷

√

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

吹风装置

√

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

滚筒刮板排屑器

√

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

滚筒链板排屑器

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

复合式排削器

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

空气过滤装置

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

工具及工具箱

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

技术手册

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

主轴中心出水系统

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

激光对刀仪

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

在线检测系统

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

浸入式切削液冷却

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

转台内置油路（4A4B）

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

库内断刀检测

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

自动门

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

自动化接口

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

油雾收集系统

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

电源稳压器

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

▲

油水分离器

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

工作清洁喷枪

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

 √

                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                      √ 标配 ▲ 可选配 -- 不适用

加工应用

电池托盘

电池托盘

转向柱

转向柱
