五轴立式加工中心：刀库故障排查与快速修复策略

发布时间:

2025-08-22

作者:

CATO

资料来源:

互联网

五轴立式数控加工中心在精密制造中作用关键，但刀库故障会干扰生产。故障多因刀具安装不当、刀库管理不善、电气系统异常及机械部件磨损等。解决需依因施策，如规范安装、定期清洁、检修电气与机械部件等。巨冈精工的相关设备性能优良，可满足多行业需求。

五轴立式数控加工中心凭借高效的多轴联动能力，在精密制造领域发挥着至关重要的作用。然而，刀库故障难免会中断加工流程，对生产进度和产品质量造成显著影响。要确保设备稳定运行，系统分析换刀故障并掌握科学的解决方法至关重要。

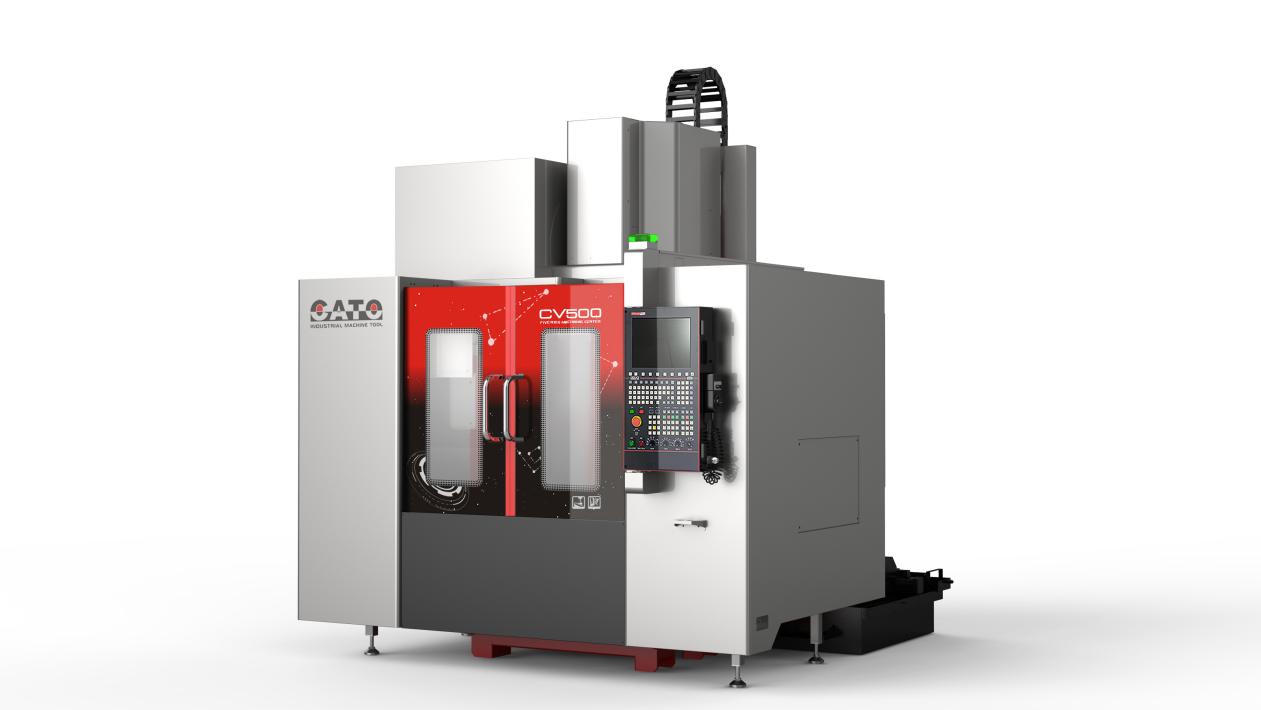

CV500_silve01

一、刀具安装不当与刀库管理不善引发的故障

刀具安装错误或刀库管理不佳是换刀故障的常见原因。若刀具未牢固安装在刀架上，可能会在换刀过程中脱落，进而可能造成严重的设备损坏。刀具超重或超出换刀机构承载范围，也会导致换刀失败。因此，刀具安装必须严格遵循流程。使用扭矩扳手确保刀具与刀架紧密贴合。定期检查刀库中刀具的规格和重量。防止杂物堆积。刀架和机构中的铁屑与油泥会阻碍刀具装卸。实施定期清洁以保持内部洁净。

二、电气控制系统故障导致的换刀异常

换刀过程依赖传感器、继电器、伺服电机等电气元件的协同运作。主要电气故障包括位置传感器故障或信号传输不良。用万用表和示波器检测信号。及时更换损坏的传感器。线路松动或断裂。检查连接并修复受损线路。伺服驱动器参数错误或 PLC 逻辑缺陷。重新检查驱动器参数以实现运动同步。调试并修正 PLC 编程错误。

三、机械传动部件故障：换刀问题的主要原因

机械异常是刀库故障最常见的根源。分度机构、传动链条和滚珠丝杠组件等关键部件会随时间磨损或松动。分度销磨损会导致与主轴对中偏差。每季度检查磨损情况。更换严重磨损的销钉和轴承。重新校准分度盘定位。传动链条松动或断裂。调整张力或更换链条。滚珠丝杠间隙。通过预紧调整或更换消除间隙。

四、全面检查与精准修复：可靠换刀的关键

解决刀库故障需要涵盖机械、电气、硬件和软件领域的整体方案。通过根源分析和针对性解决措施，可恢复正常换刀功能，确保五轴立式加工中心的效率和稳定性。这种方法能减少停机时间，同时提高生产率和质量。

五、关于巨冈精工

巨冈精工成立于 2006 年，是一家专注于高端数控设备研发、制造、销售、服务及人才战略的国家级高新技术企业。其总部位于世界知名制造业城市东莞，总建筑面积约 50,000 平方米。凭借雄厚的技术实力和品牌竞争力，公司先后荣获 “国家级高新技术企业”“广东省民营科技企业”“广东省名牌产品”“广东省高新技术产品”“数控一代示范产品” 等荣誉。

巨冈精工生产的智能机床包括 14 个系列 70 多个型号，涵盖五轴桥式加工中心、五轴卧式摇篮加工中心、五轴定梁龙门加工中心、五轴天车式加工中心、五轴卧式摆头加工中心、五轴立式加工中心、五轴动柱立式加工中心等。其高速、高精度、智能化、网络化的卓越性能，在汽车、3C、航空航天、医疗设备等行业广受用户好评。

▷ 详情访问: https://www.catocnc.com/products_details/15.html

▷ 技术咨询: +86 138-2920-2050
